Vertical Array Structure


Vertical Array Structure to automatyczny inklinometr zaprojektowany i zoptymalizowany do monitorowania deformacji w konstrukcjach geotechnicznych (grodziach, membranach, palach i mikropalach) lub wiaduktach. Składa się on z sekwencji hermetycznych węzłów o stopniu ochrony IP69, połączonych prętem z włókna szklanego, który zachowuje ich osiowość, i połączonych czterobiegunowym kablem sygnałowym. Każdy węzeł zawiera czujnik 3D MEMS o wysokiej rozdzielczości oraz termometr. Liczba czujników pomiarowych, rozstaw i długość przyrządu mogą być definiowane zgodnie z wymaganiami projektu. Urządzenie może być obsługiwane przez G802, G301 lub dowolny inny rejestrator danych, który jest kompatybilny z protokołem RS485 Modbus RTU.

INSTALACJA

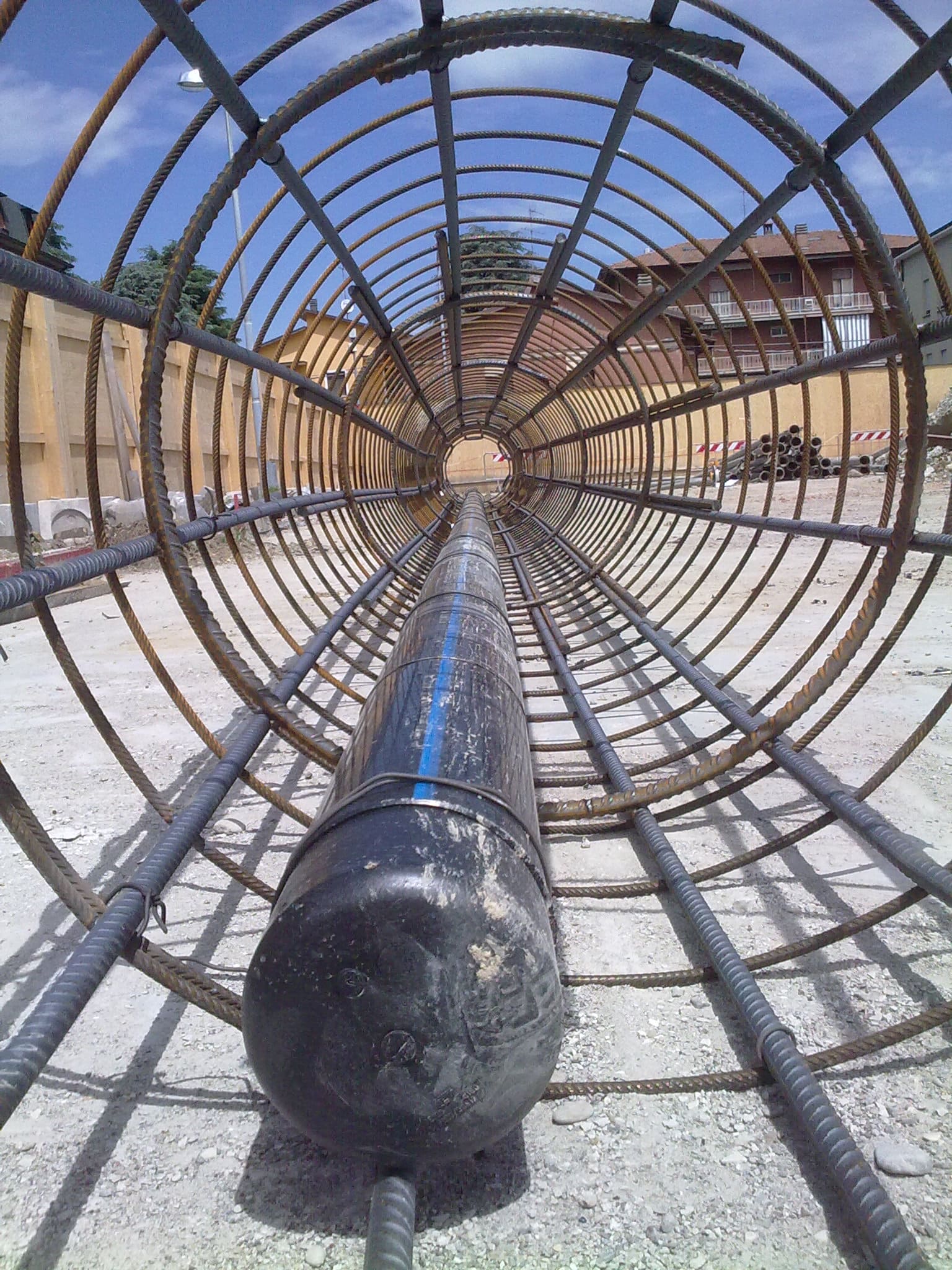

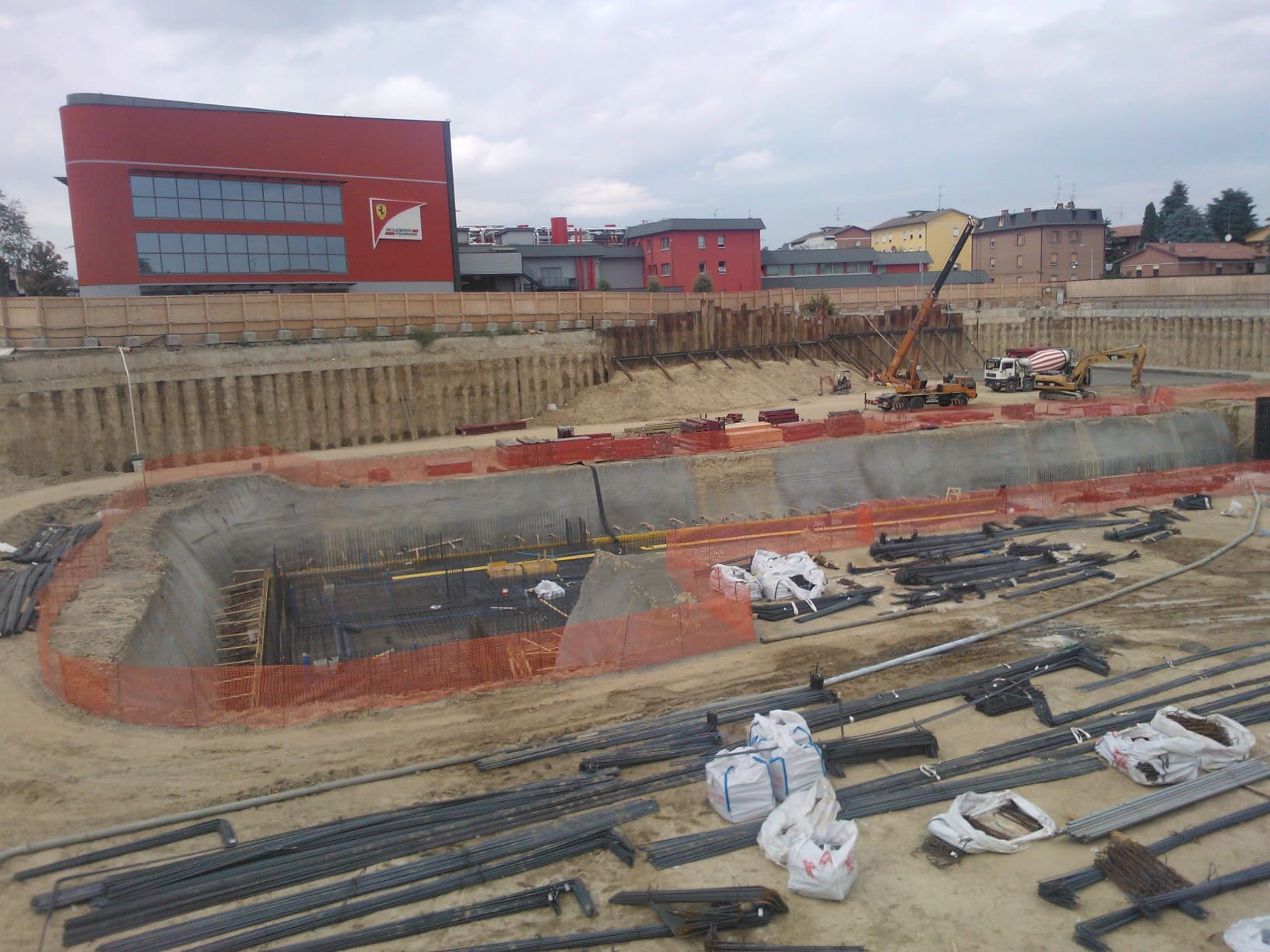

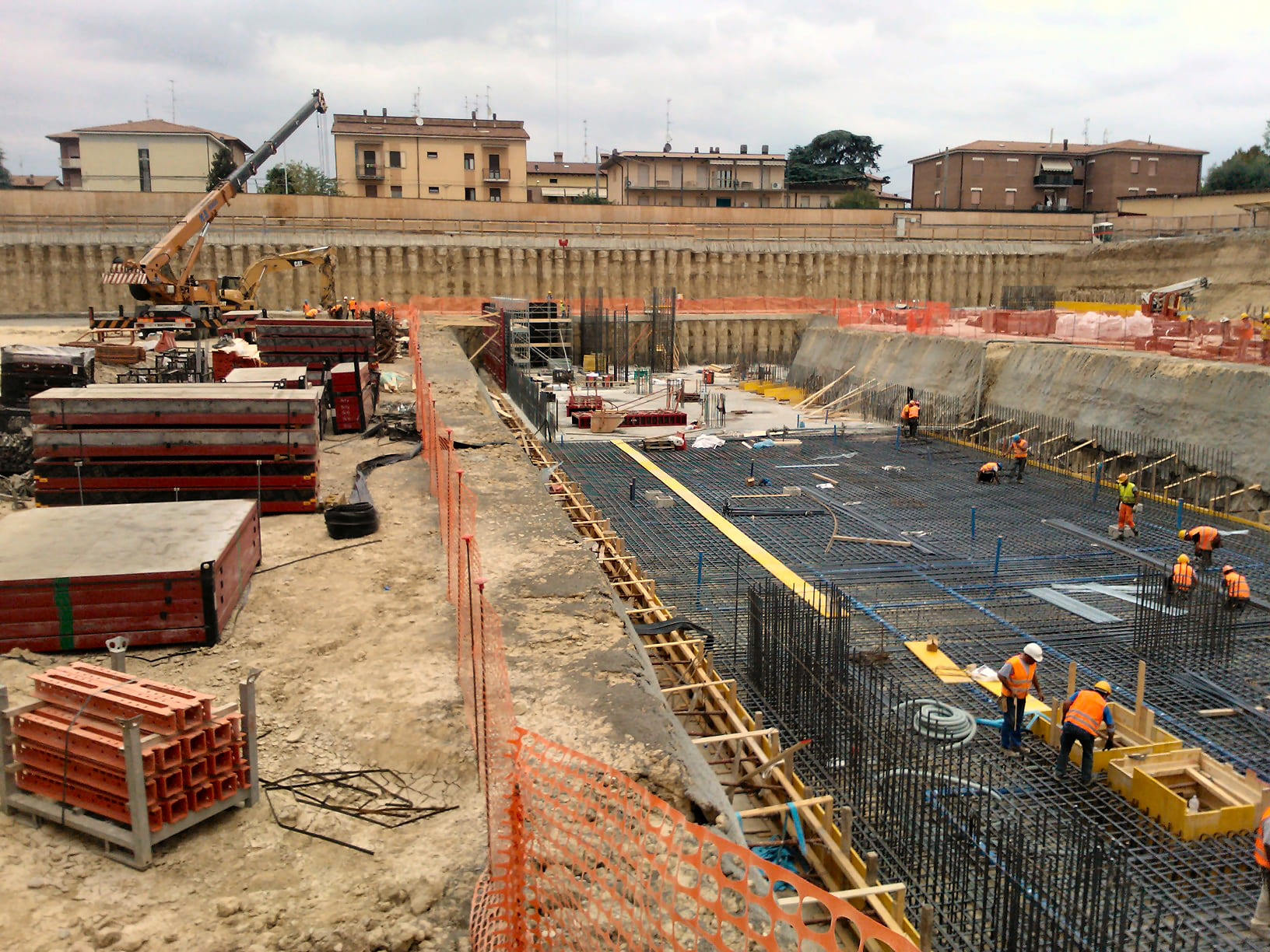

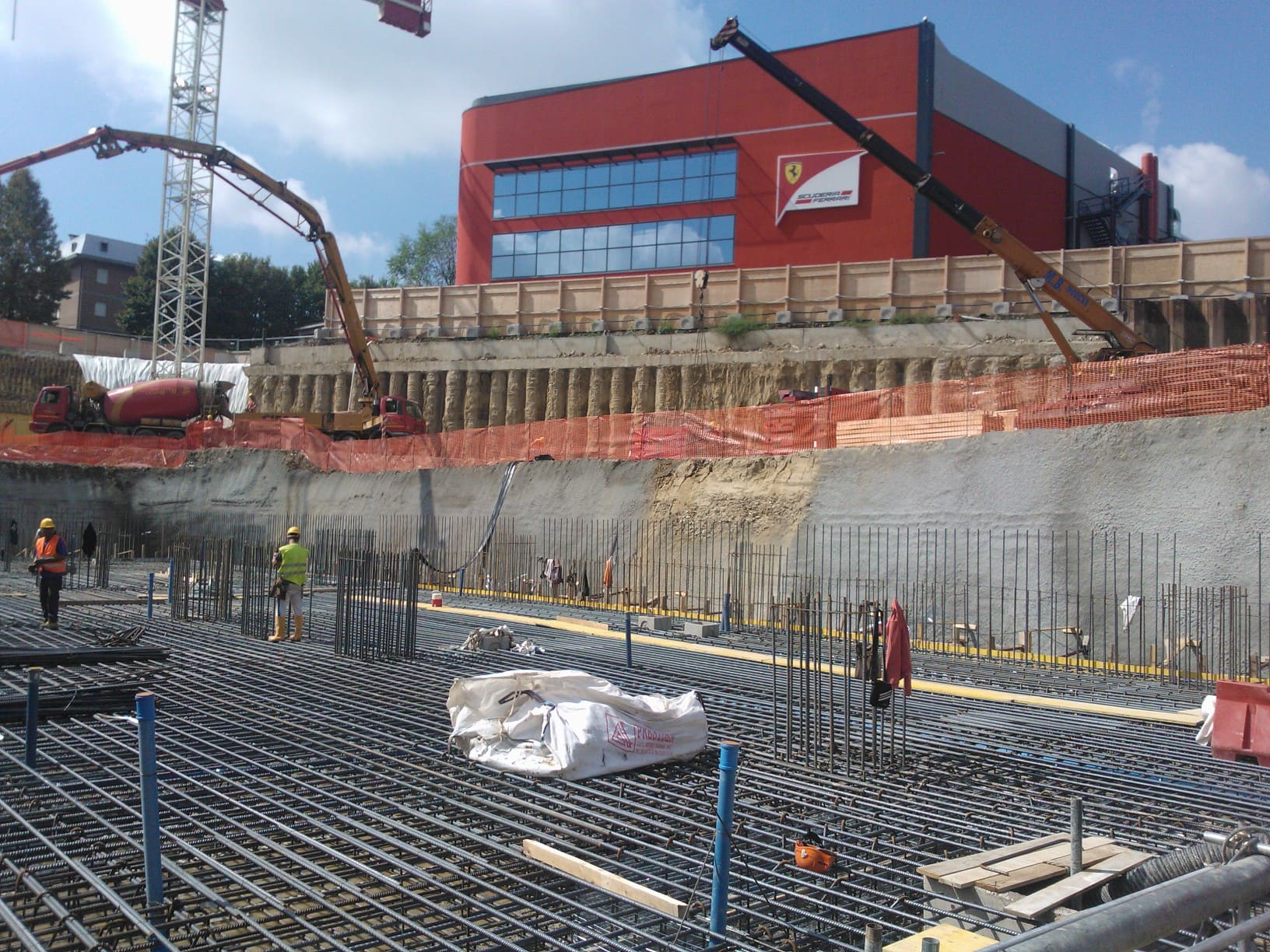

Vertical Array Structure może być instalowany na różne sposoby. Na przykład, może być wbetonowany bezpośrednio w konstrukcję podczas fazy budowy lub może być umieszczony na zewnętrznej powierzchni monitorowanej konstrukcji przy użyciu specjalnych urządzeń łączących. Jeśli monitoring wymaga zastosowania instrumentu z możliwością demontażu, prosimy o zapoznanie się ze stroną Vertical Array R.

ZASADA DZIAŁANIA
Znając odległość pomiędzy węzłami, położenie w przestrzeni czujników obliczone na podstawie danych zarejestrowanych przez MEMS oraz orientację względem północy na podstawie danych z magnetometru, można za pomocą specjalnych algorytmów określić względne położenie instrumentu w przestrzeni, a co za tym idzie przemieszczenia zbocza.


WYNIKI POMIARÓW
  • Wynik podróży lokalnej
  • Łączny wynik przemieszczenia
  • Lokalne i łączne przemieszczenie poszczególnych punktów obliczeniowych w czasie
  • Przyspieszenie i prędkość poszczególnych punktów obliczeniowych w czasie
  • Kąt nachylenia czujnika w czasie
  • Azymut
  • Temperatura (Min, Max, Ostatnia)
  • Temperatura w czasie
KORZYŚCI
  • Inteligentny
  • Łatwość montażu
  • Elastyczność i lekkość
  • Odporny i odpowiedni do długotrwałego monitorowania
  • Automatyczne alarmowanie na podstawie wielopoziomowych i wieloparametrowych progów lub na podstawie odwrotności kryterium prędkości



Produkty powiązane


PLIKI DO POBRANIA

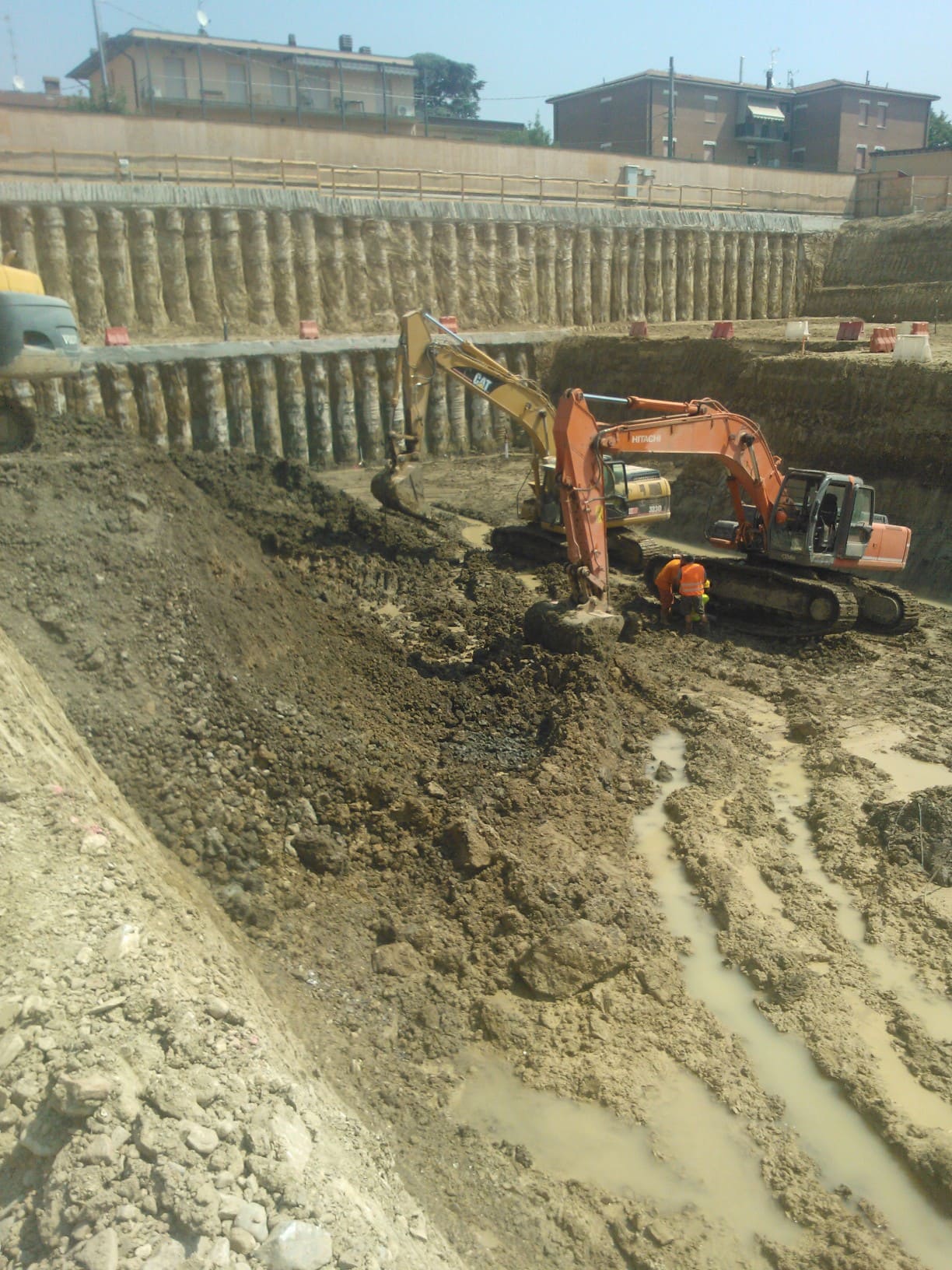

OBSZARY ZASTOSOWANIA
  • Membrany
  • Przegrody
  • Pale
  • Mikropale

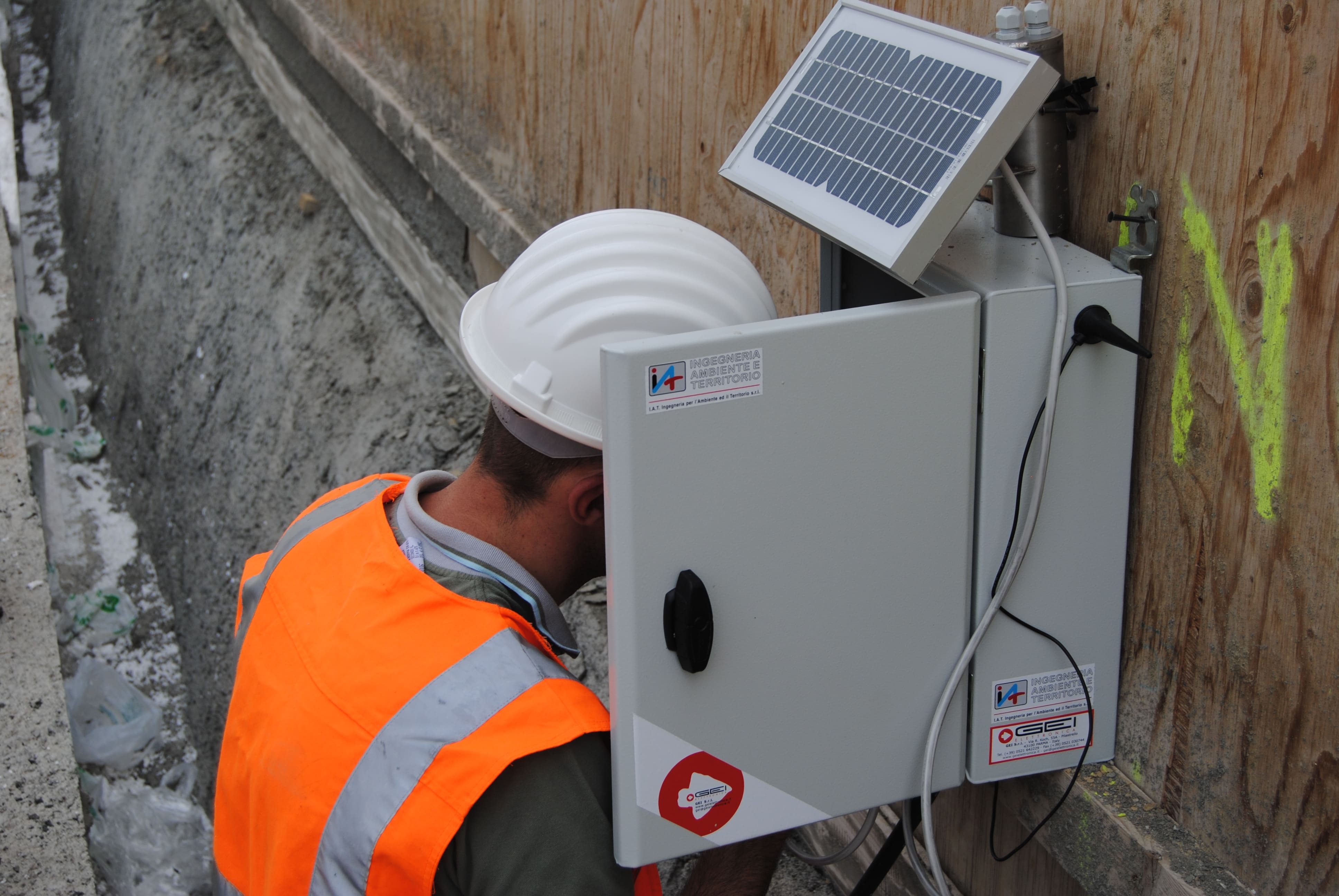

ZARZĄDZANY PRZEZ JEDNOSTKĘ STERUJĄCĄ
  • G802
  • G301
