Vertical Array
Il Vertical Array è un inclinometro automatico 3D intelligente progettato per monitorare gli spostamenti a diverse profondità in frane e rilevati.
Si presenta come una sequenza di nodi ermetici IP69 uniti mediante un cavo in kevlar e un cavo di segnale quadripolare. Ogni nodo contiene al proprio interno un sensore MEMS 3D ad alta risoluzione, un magnetometro e un termometro.
A seconda delle esigenze di progetto è possibile definire il numero di sensori di misura, la spaziatura e la lunghezza dello strumento.
Il Vertical Array viene fornito all’interno di un tubo in materiale plastico che funge da protezione per i sensori e che ne permette lo scorrimento.

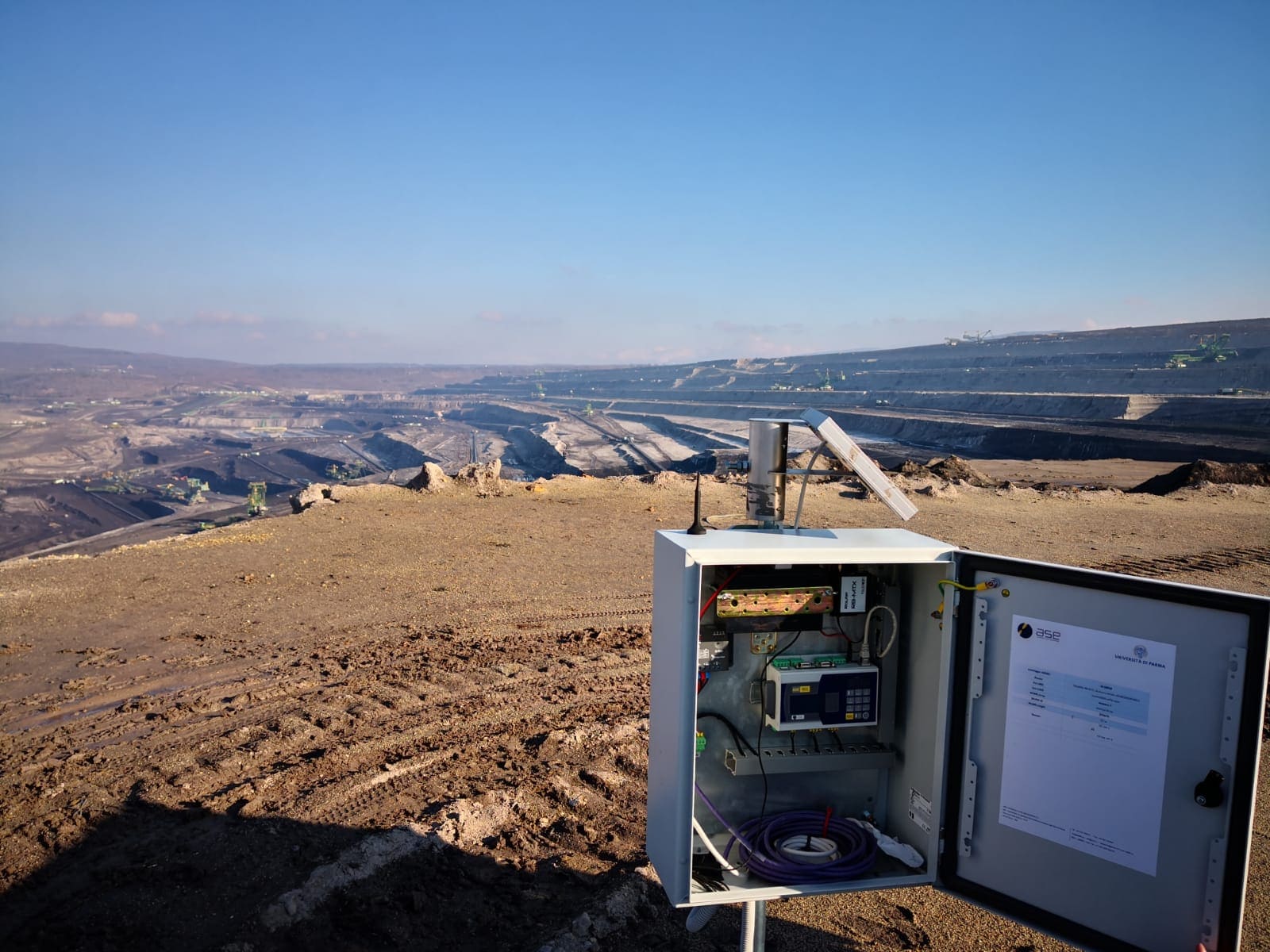

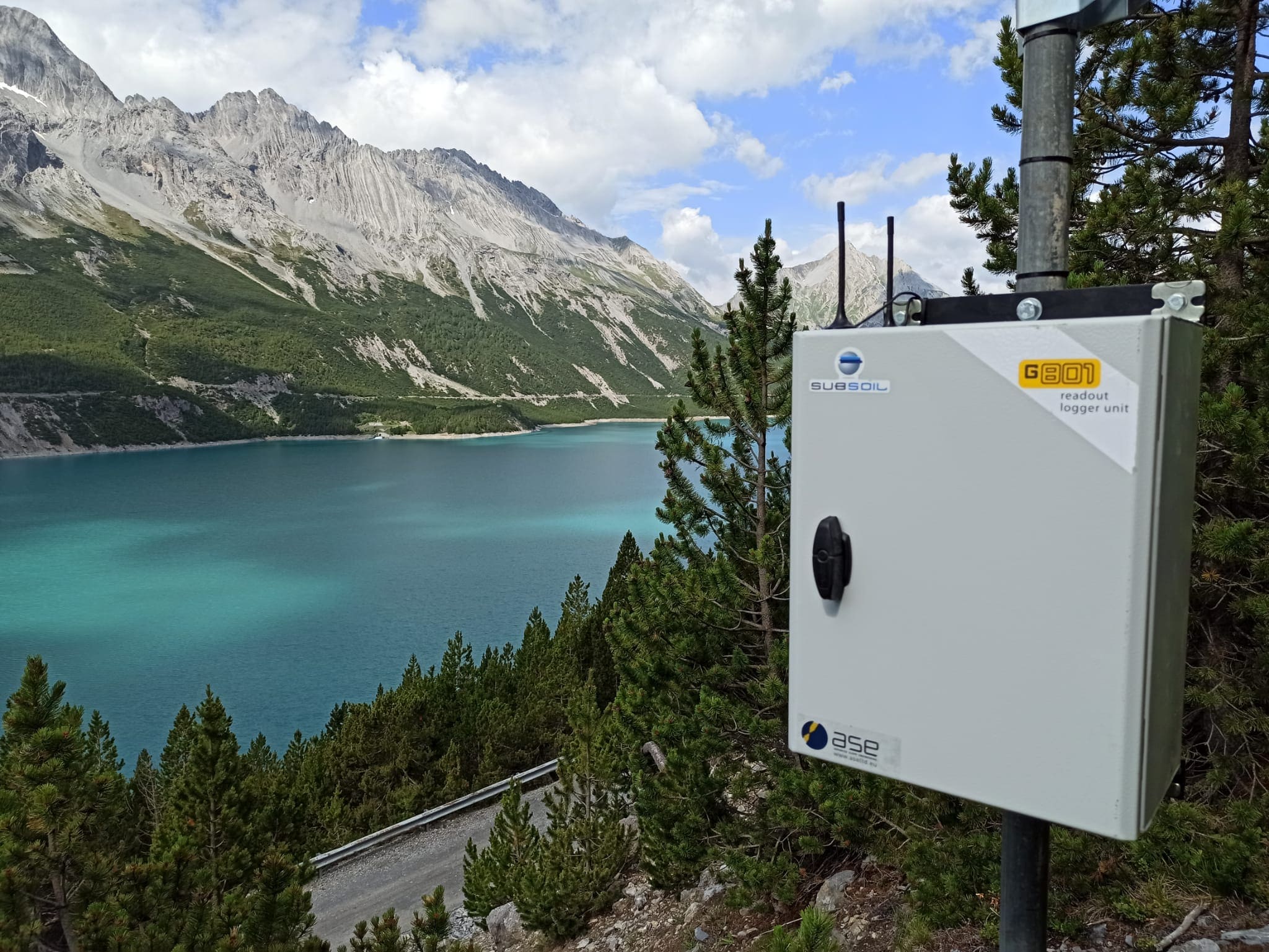

Il Vertical Array può essere gestito dalle centraline G802, G301 oppure da qualsiasi altro Datalogger compatibile con il protocollo RS485 Modbus RTU.
![](/assets/img/schemi-strumenti/vertical-array/vertical-array-a.png)
![](/assets/img/schemi-strumenti/vertical-array/vertical-array-b.png)
INSTALLAZIONE

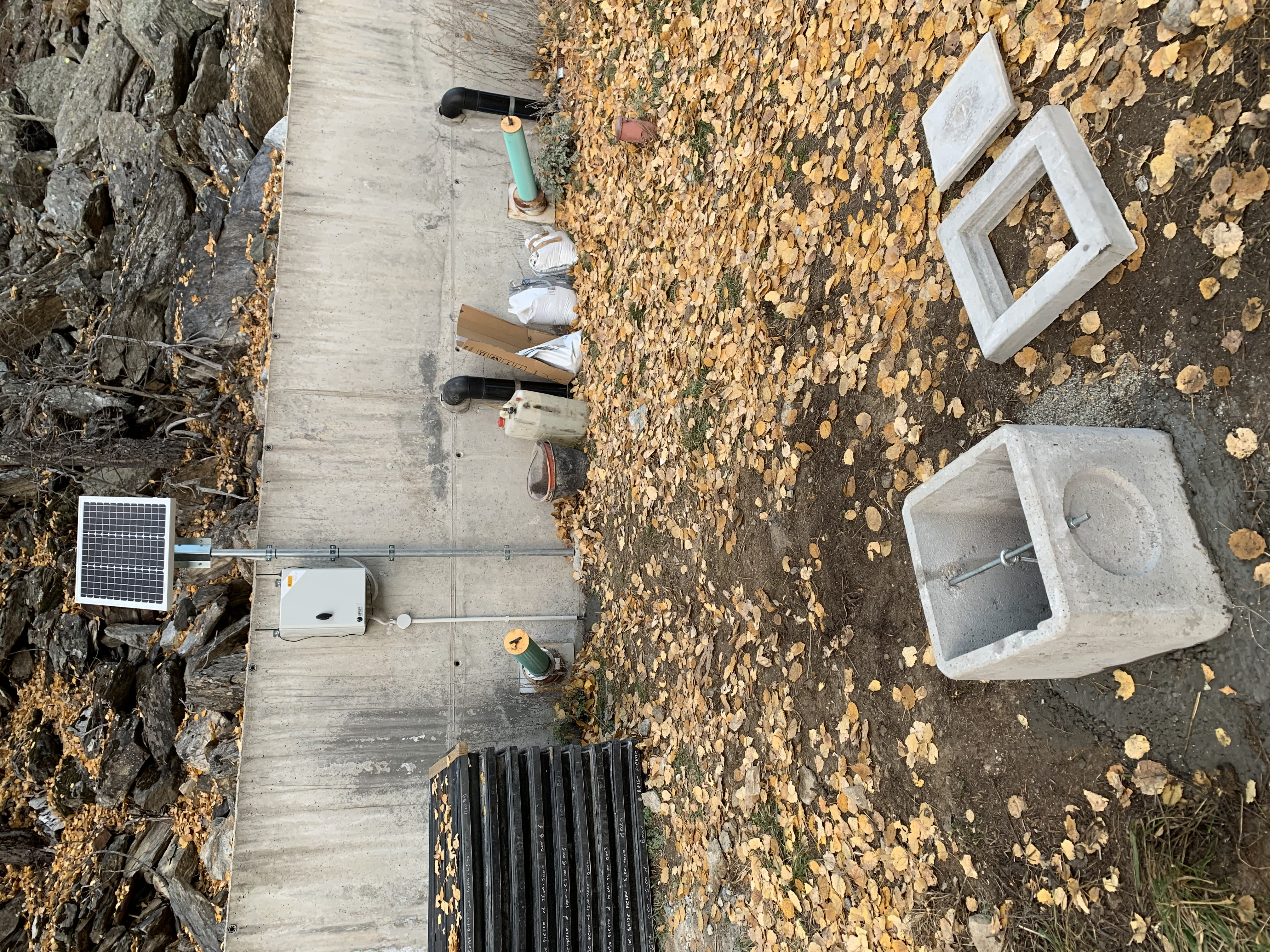

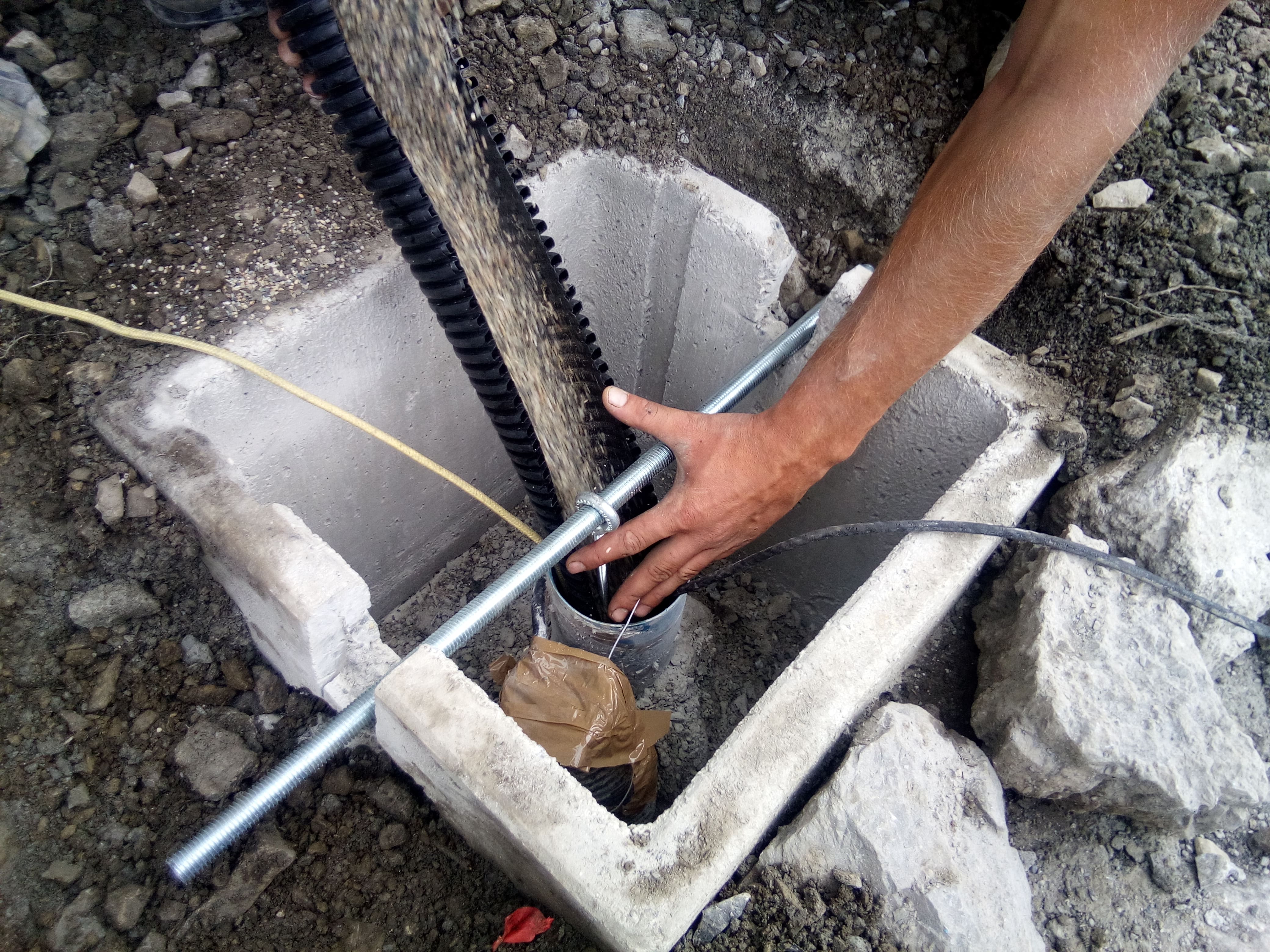

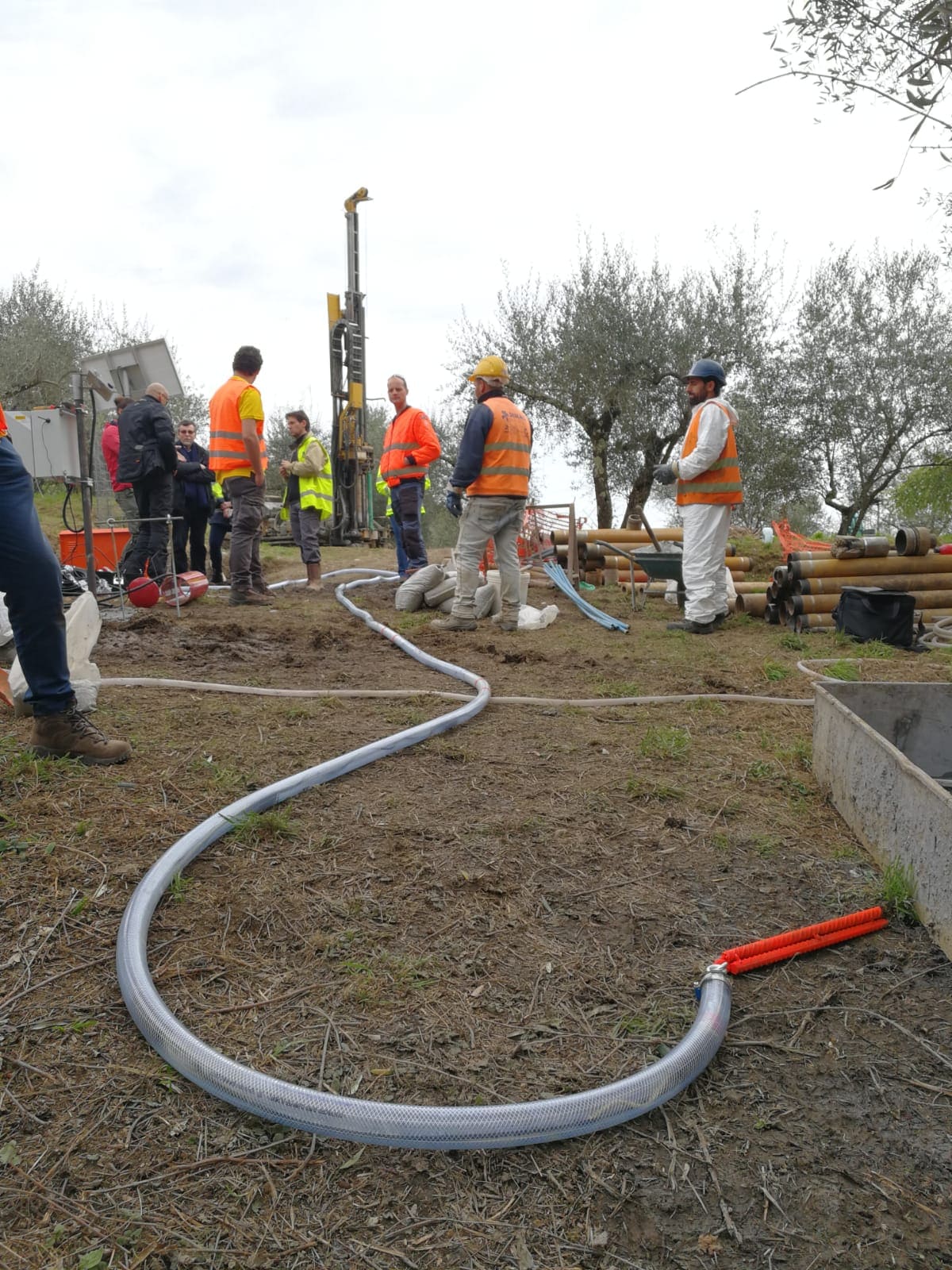

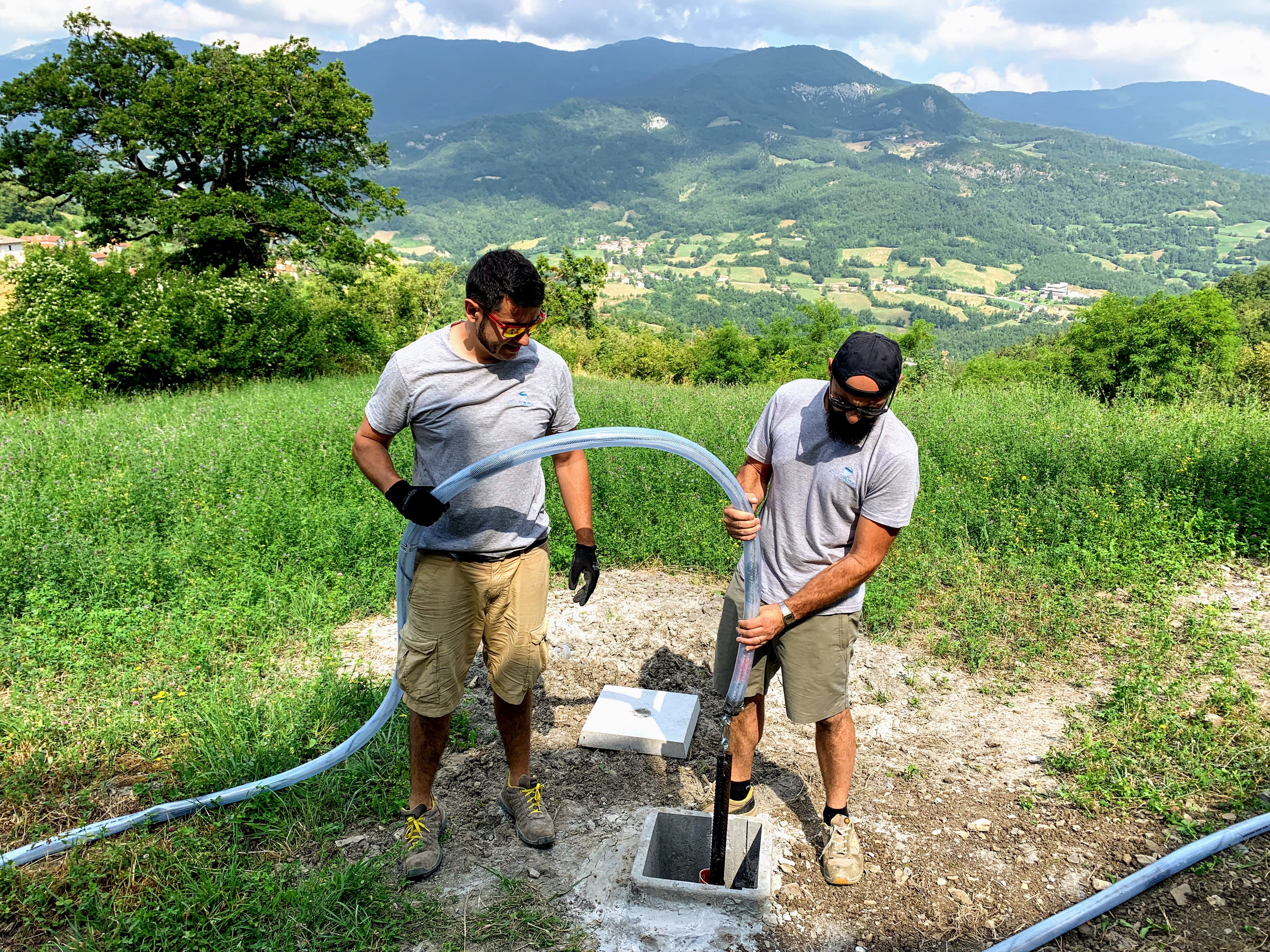

Il Vertical Array può essere installato all’interno di tubi lisci o inclinometrici aventi diametro uguale o superiore a 3 pollici se la lunghezza dello strumento è inferiore a 50 m mentre è preferibile l’utilizzo di un tubo di diametro 4 pollici per lunghezze superiori. Lo strumento una volta posizionato deve essere solidarizzato al foro mediante l’impiego di ghiaia o miscela bentonitica come da specifiche fornite da ASE. Lo strumento Vertical Array è pensato per essere impiegato nei casi in cui venga richiesta un’attività di monitoraggio a lungo termine. Nel caso il monitoraggio richieda uno strumento recuperabile si consiglia di consultare la pagina Vertical Array R
PRINCIPIO DI FUNZIONAMENTO
Conoscendo la distanza tra i nodi, la giacitura nello spazio dei sensori calcolata impiegando i dati registrati dal MEMS, e l’orientazione rispetto al nord utilizzando i dati derivanti dal magnetometro, attraverso appositi algoritmi è possibile individuare la posizione relativa dello strumento nello spazio e di conseguenza gli spostamenti del versante.
RISULTATI DELLO STRUMENTO
- Risultante degli spostamenti locali 2D
- Risultante degli spostamenti cumulati 2D
- Spostamenti cumulati Nord-Sud
- Spostamenti cumulati Est-Ovest
- Spostamenti locali e cumulati dei singoli punti di calcolo nel tempo
- Accelerazione e velocità dei singoli punti di calcolo nel tempo
- Angolo di inclinazione nel tempo
- Azimut
- Temperatura (Min, Max, Ultima)
- Temperatura nel tempo
VANTAGGI
- Smart
- Facilmente installabile
- Flessibile e leggero
- Resistente e adatto per monitoraggi a lungo termine
- Allertamento automatico basato su soglie multi-livello e multi-parametriche o sul criterio dell’inverso della velocità
DOWNLOADS
CAMPI DI APPLICAZIONE
- Frane
- Rilevati stradali e arginali
- Scavi profondi
- Tunnels
- Discariche
GESTIBILE DA CENTRALINA
- G802
- G301
