Cir Array


Il Cir Array è uno strumento progettato per il monitoraggio della convergenza e dei fenomeni deformativi localizzati 3D in gallerie in costruzione o esistenti. Si presenta come una sequenza di nodi ermetici IP69 uniti mediante un’asta in fibra di vetro necessaria per preservarne l’allineamento e un cavo utile alla trasmissione dei dati. Ogni nodo contiene al proprio interno un sensore MEMS 3D ad alta risoluzione e un termometro. Lo strumento è personalizzabile in termini di numero e spaziatura fra i nodi e lunghezza, a seconda delle esigenze di progetto. Lo strumento può essere gestito dalle centraline A802, A301 oppure da qualsiasi altro Datalogger compatibile con il protocollo RS485 Modbus RTU.

INSTALLAZIONE

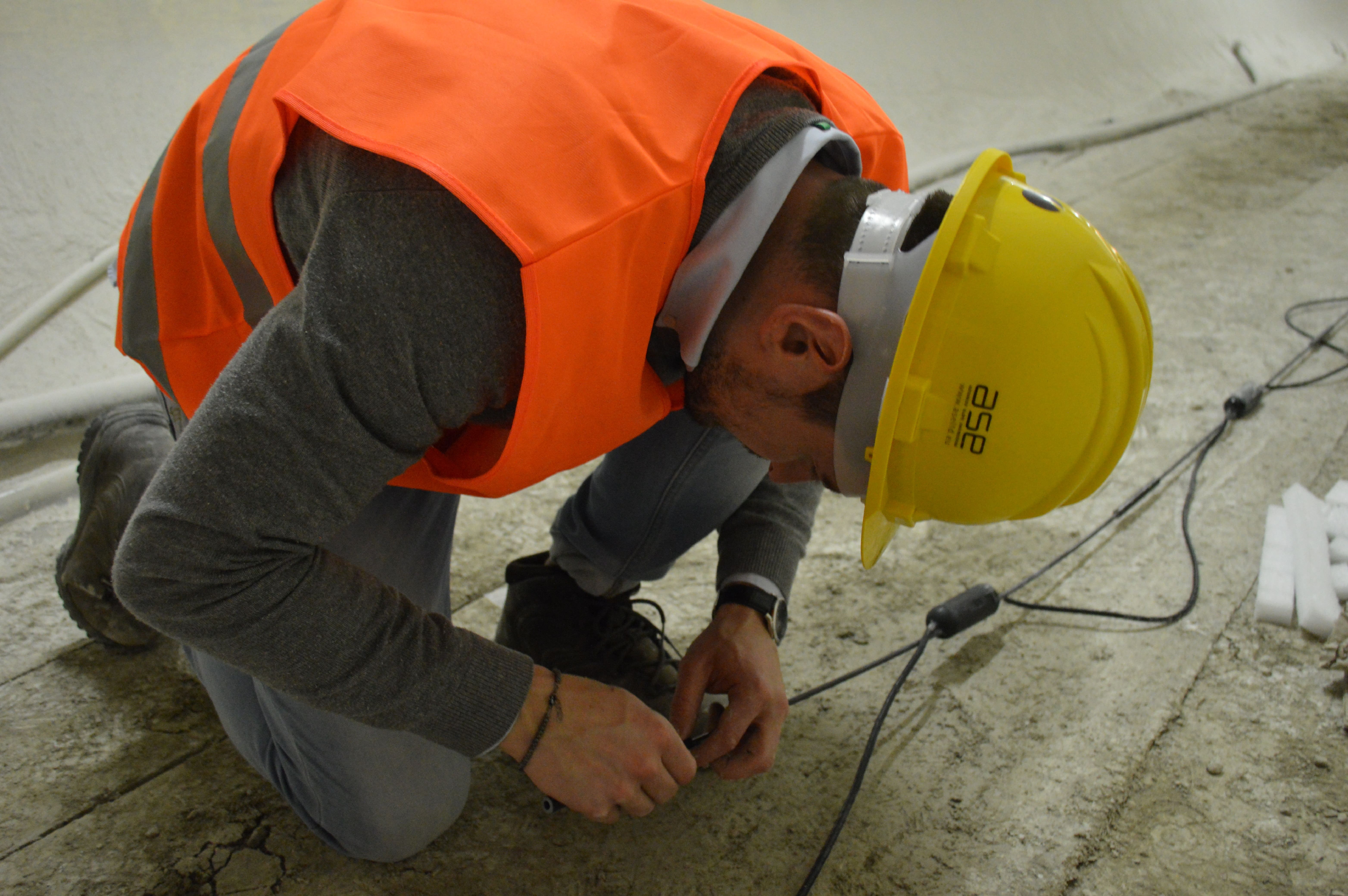

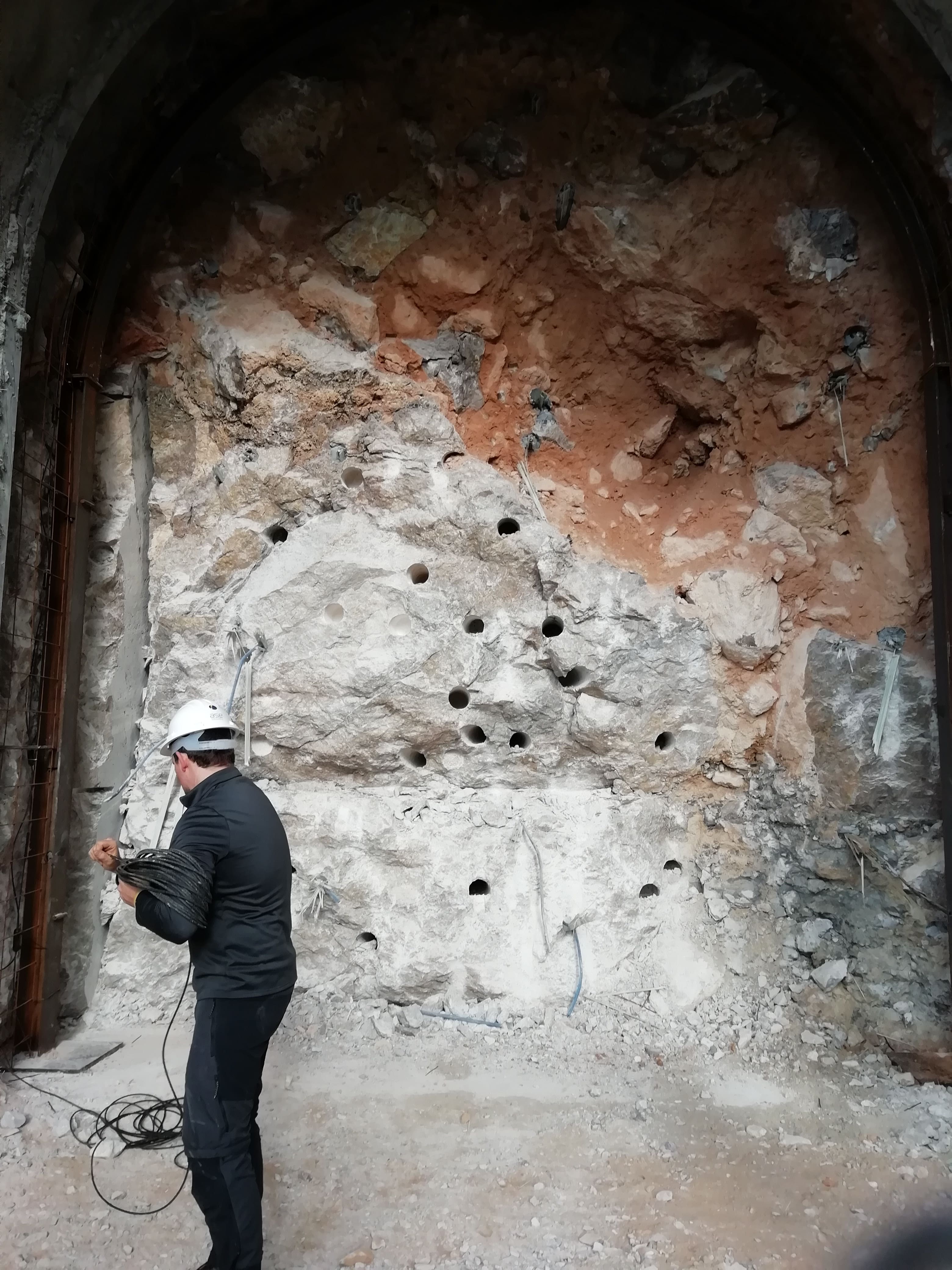

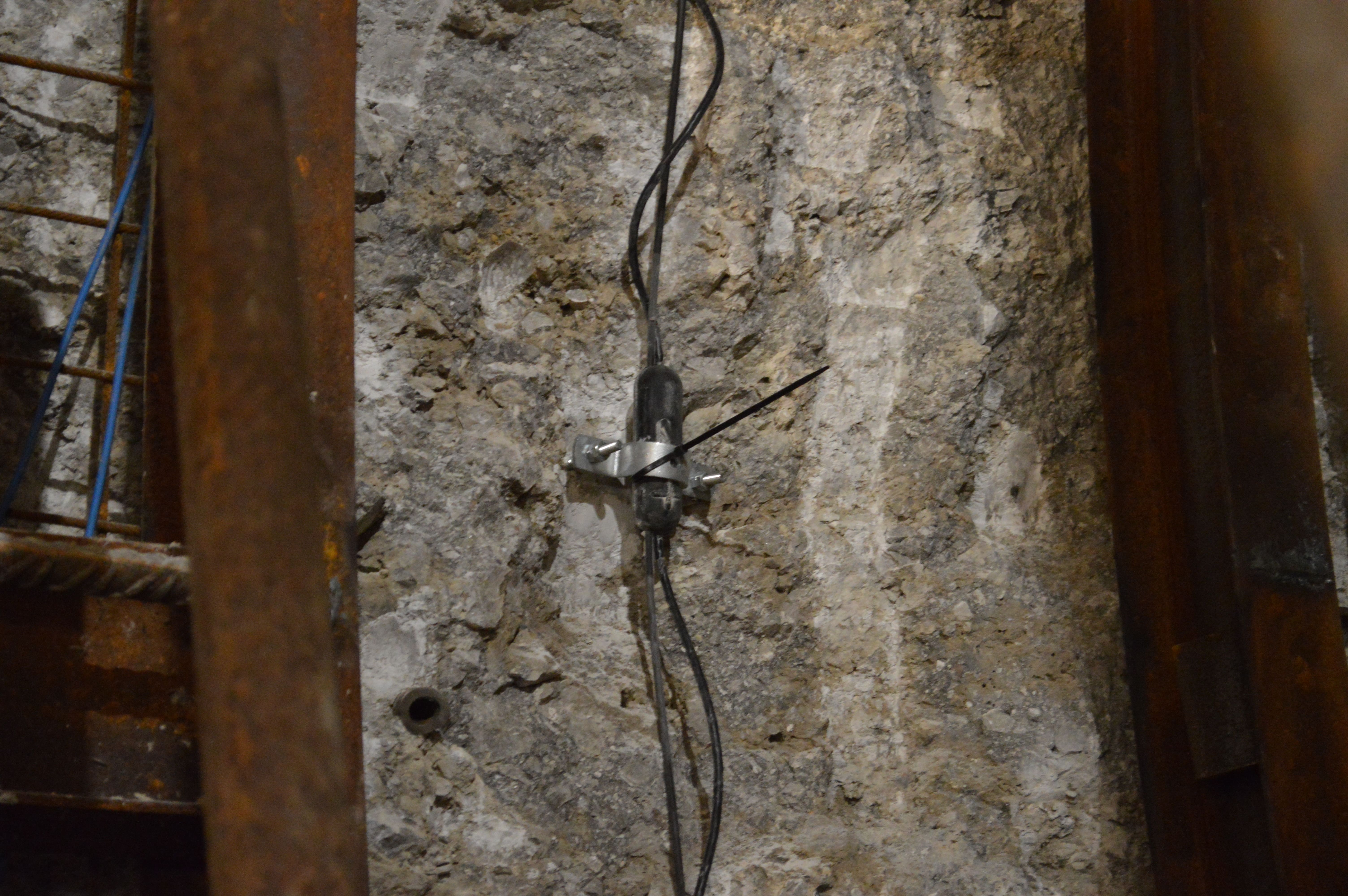

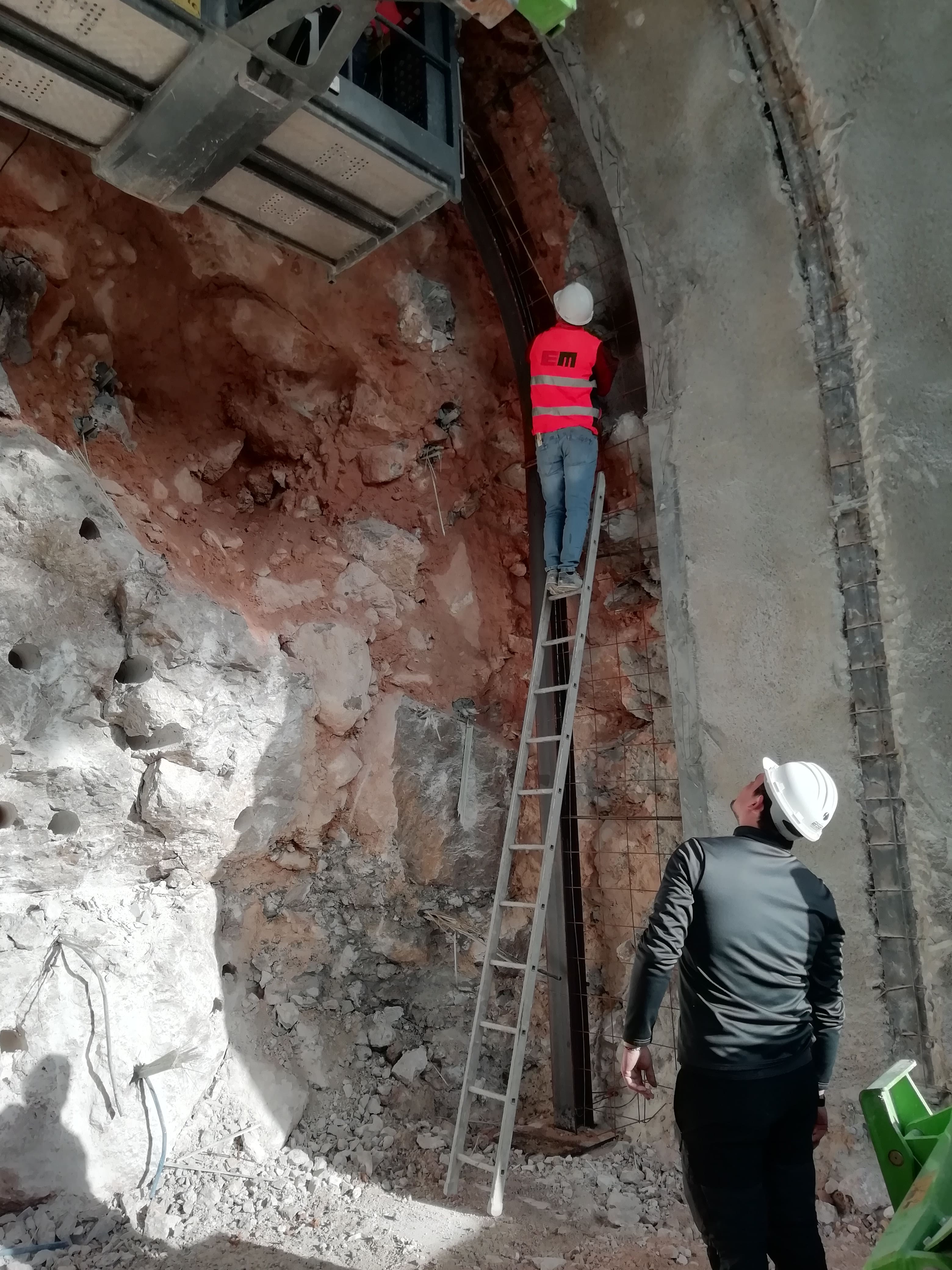

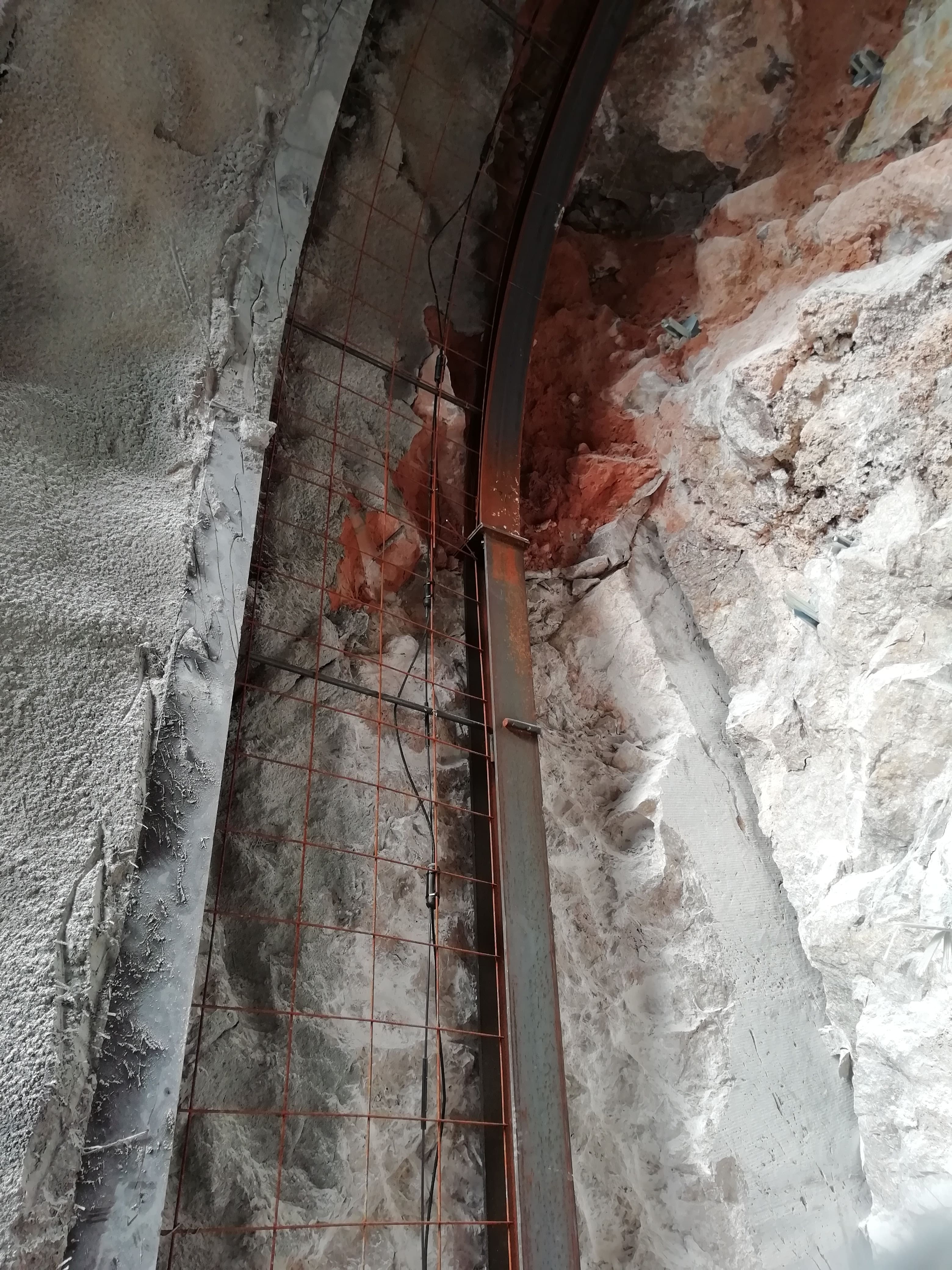

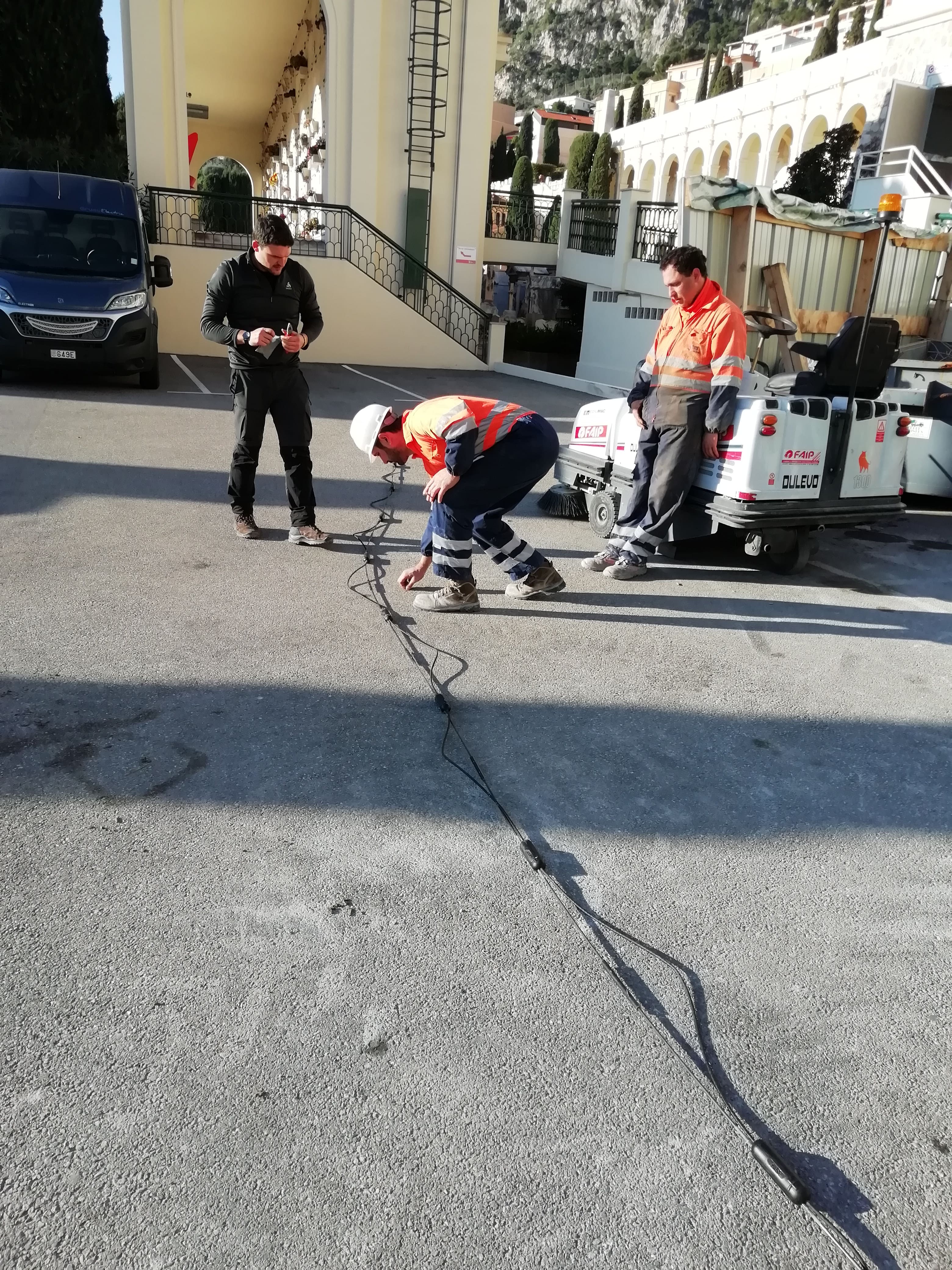

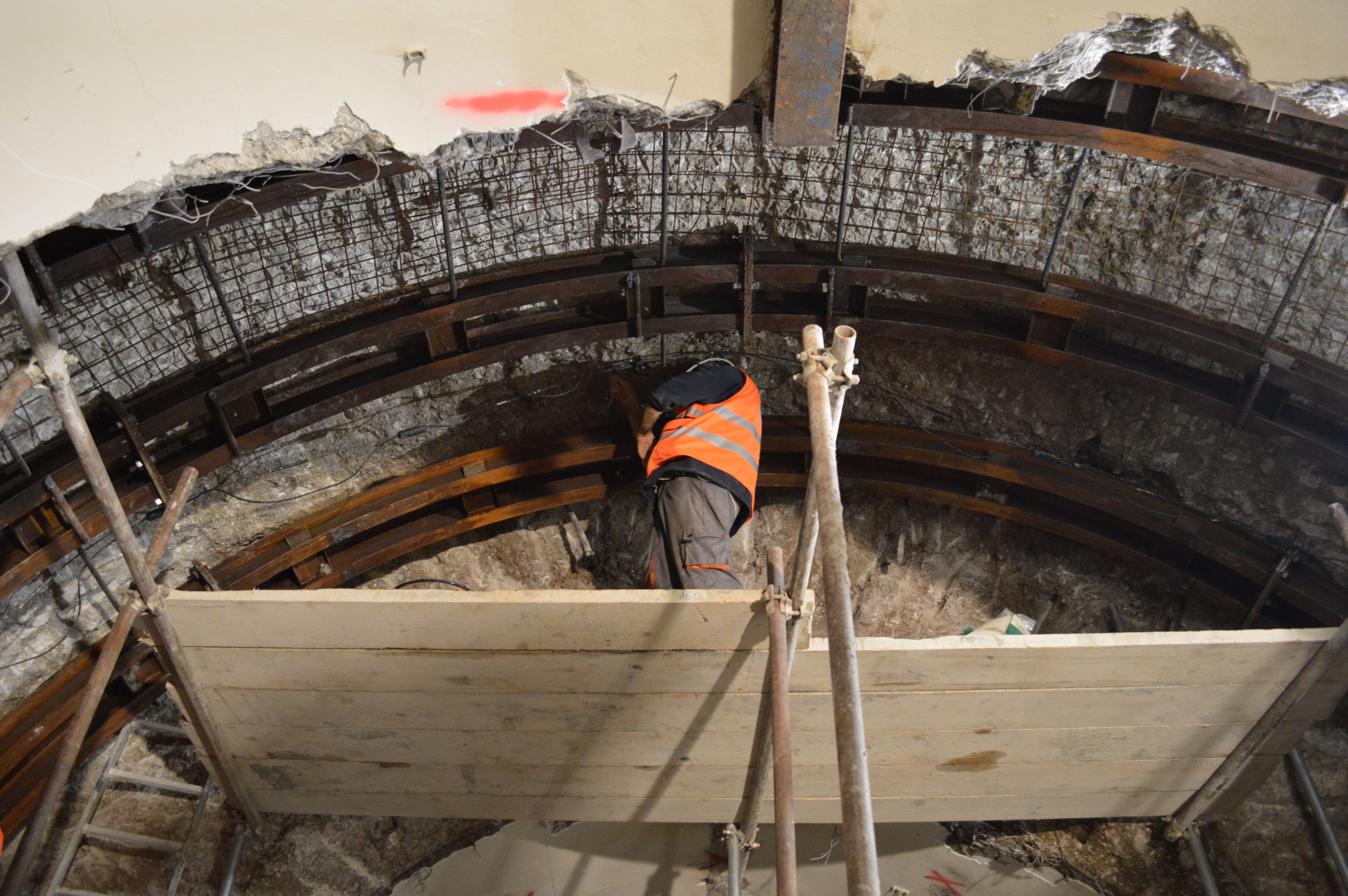

Lo strumento può essere installato in una sezione di una galleria in costruzione nelle vicinanze del fronte di scavo, a contatto con l’ammasso roccioso o sul rivestimento preliminare, per monitorare le deformazioni del mezzo a seguito dello scavo oppure può essere posizionato sul rivestimento definito per monitorare l’opera nella fase operativa. L’installazione è semplice e veloce. Lo strumento viene fornito in segmenti che vengono successivamente uniti mediante l’impiego di appositi connettori. Successivamente una volta individuata la sezione da monitorare, lo strumento può essere solidarizzato all’opera mediante l’impiego di appositi collari.

PRINCIPIO DI FUNZIONAMENTO
Conoscendo la distanza tra i nodi e la giacitura degli stessi, individuata impiegando i dati registrati dal sensore MEMS, attraverso appositi algoritmi è possibile individuare la posizione relativa dello strumento nello spazio e di conseguenza le deformazioni dell’opera.


RISULTATI DELLO STRUMENTO
  • Spostamenti locali
  • Spostamenti cumulati
  • Spostamenti locali e cumulati dei punti di calcolo nel tempo
  • Accelerazione e velocità degli spostamenti nei punti di calcolo nel tempo
  • Segmenti di convergenza
  • Temperatura del nodo nel tempo
  • Area equivalente
  • Raggio equivalente
VANTAGGI
  • Monitoraggio automatico delle deformazioni in near real-time
  • Acquisizione dei dati anche durante le fasi di scavo
  • Ricostruzione della deformata su più punti di misura
  • Allertamento automatico basato su soglie multi-livello e multi-parametriche.
  • Report di monitoraggio automatico
