Vertical Array Structure


Il Vertical Array Structure è un inclinometro automatico progettato e ottimizzato per monitorare le deformazioni in strutture geotecniche (paratie, diaframmi, pali e micropali) o viadotti. Si presenta come una sequenza di nodi ermetici IP69 uniti mediante un’asta in fibra di vetro, che consente di preservarne l’allineamento, e collegati attraverso un cavo di segnale quadripolare. Ogni nodo contiene al proprio interno un sensore MEMS 3D ad alta risoluzione e un termometro. A seconda delle esigenze di progetto è possibile definire il numero di sensori di misura, la spaziatura e la lunghezza dello strumento. La gestione può avvenire mediante le centraline G802, G301 oppure attraverso qualsiasi altro Datalogger compatibile con il protocollo RS485 Modbus RTU.

INSTALLAZIONE

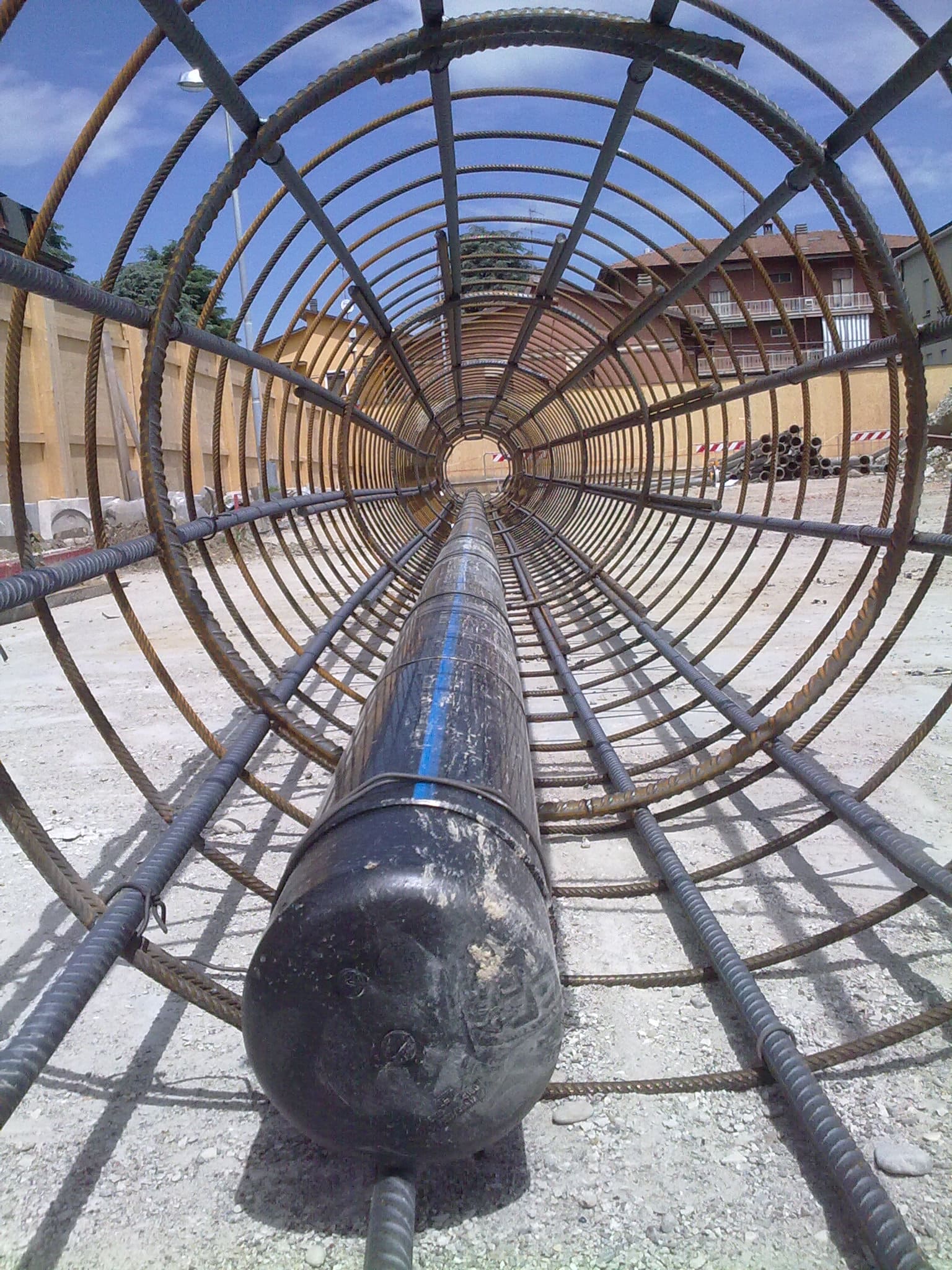

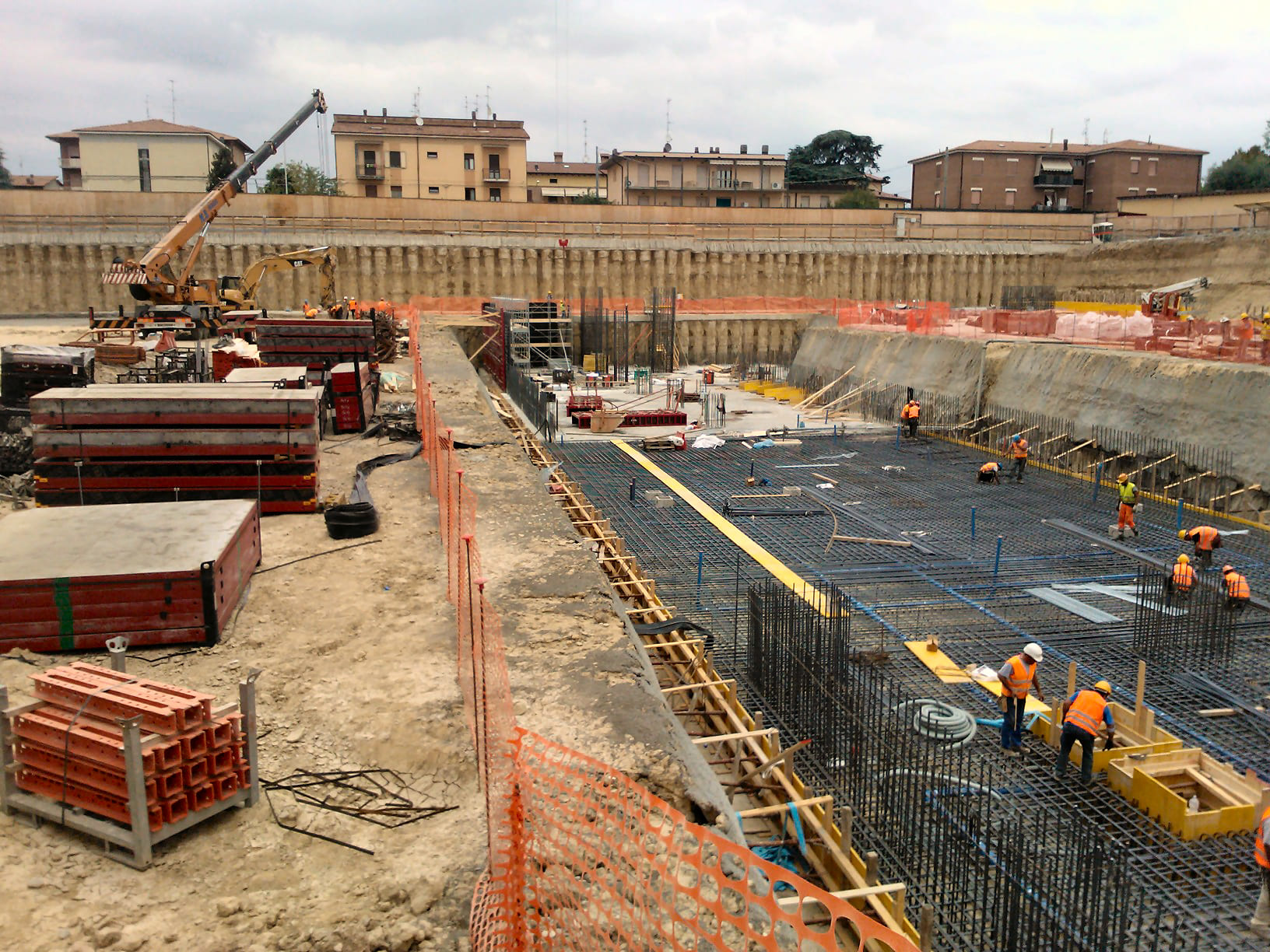

Il Vertical Array Structure prevede diverse modalità di installazione. Può essere ad esempio cementato direttamente all’interno dell’opera durante la fase di realizzazione oppure può essere posizionato sulla superficie esterna della struttura monitorata impiegando appositi dispositivi di collegamento. Nel caso il monitoraggio richieda uno strumento recuperabile si consiglia di consultare la pagina Vertical Array R.

PRINCIPIO DI FUNZIONAMENTO
Conoscendo la distanza tra i nodi, la giacitura nello spazio dei sensori calcolata impiegando i dati registrati dal MEMS, attraverso appositi algoritmi è possibile individuare la posizione relativa dello strumento nello spazio e di conseguenza le deformazioni a diverse quote lungo una verticale dell’opera monitorata.


RISULTATI DELLO STRUMENTO
  • Risultante degli spostamenti locali
  • Risultante degli spostamenti cumulati
  • Spostamenti locali e cumulati dei singoli punti di calcolo nel tempo
  • Accelerazione e velocità dei singoli punti di calcolo nel tempo
  • Angolo di inclinazione dei sensori nel tempo
  • Azimut
  • Temperatura (Min, Max, Ultima)
  • Temperatura nel tempo
VANTAGGI
  • Smart
  • Facilmente installabile
  • Flessibile e leggero
  • Resistente e adatto per monitoraggi a lungo termine
  • Allertamento automatico basato su soglie multi-livello e multi-parametriche o sul criterio dell’inverso della velocità



Prodotti Correlati


DOWNLOADS

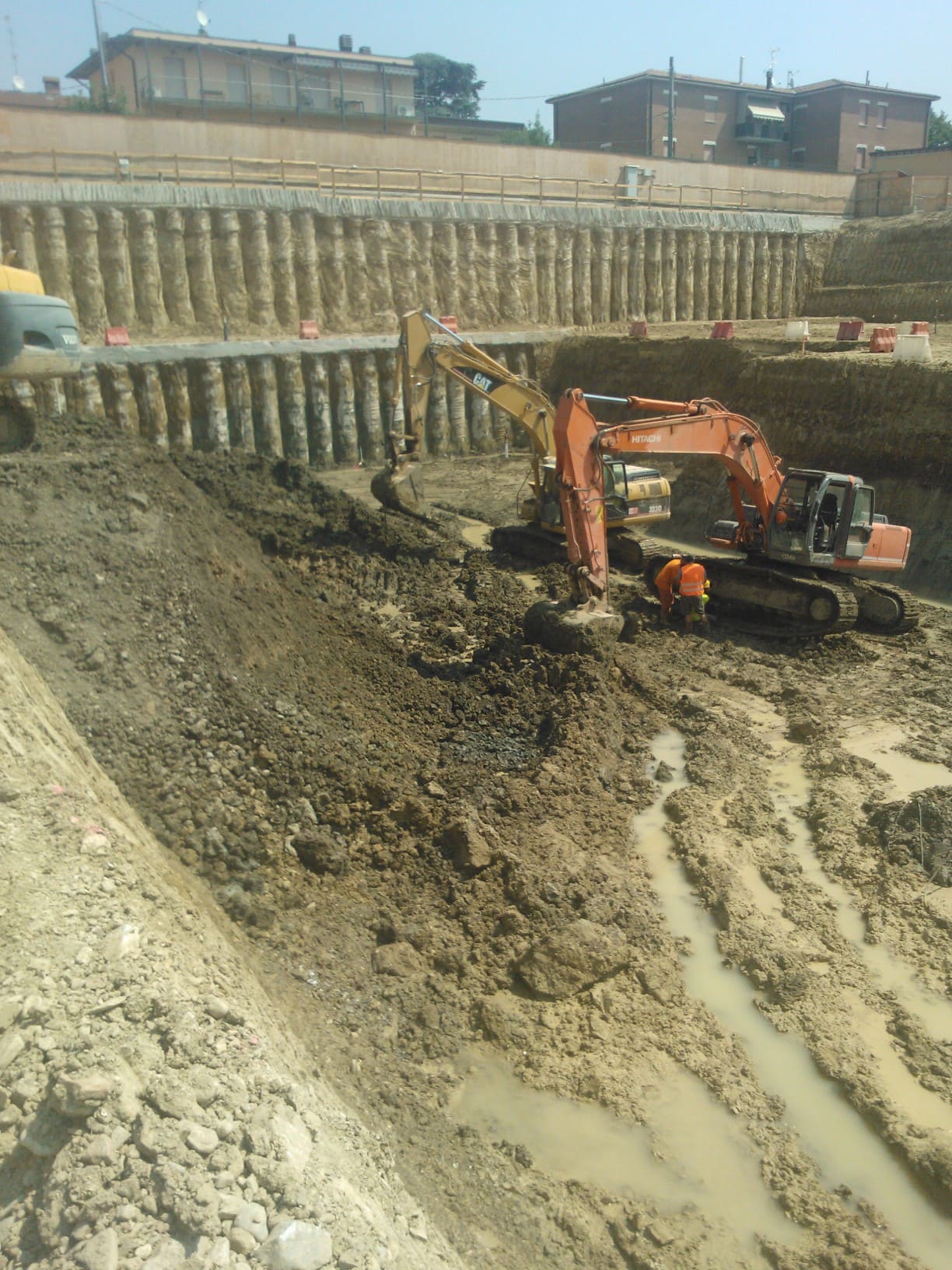

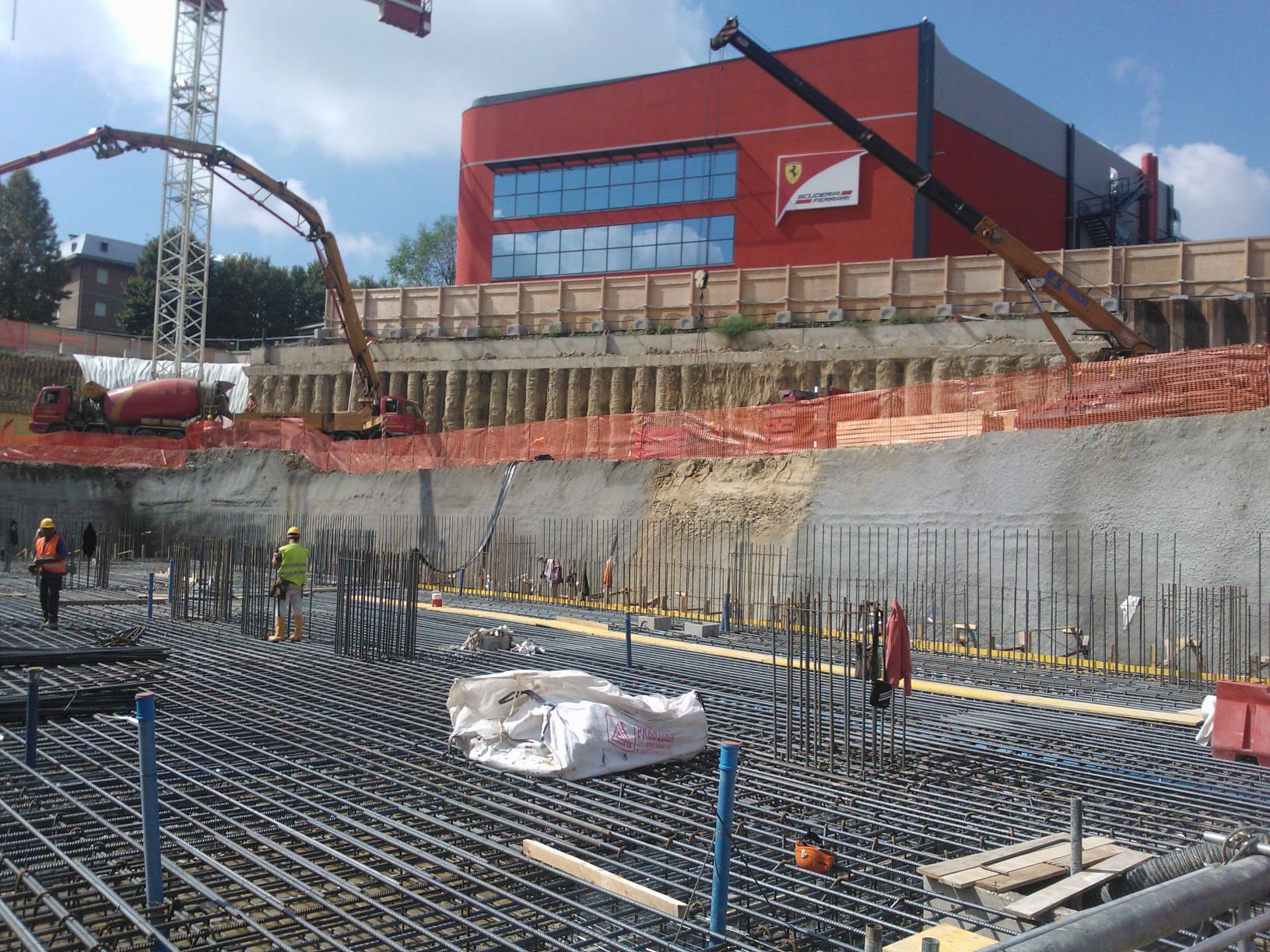

CAMPI DI APPLICAZIONE
  • Diaframmi
  • Paratie
  • Pali
  • Micropali

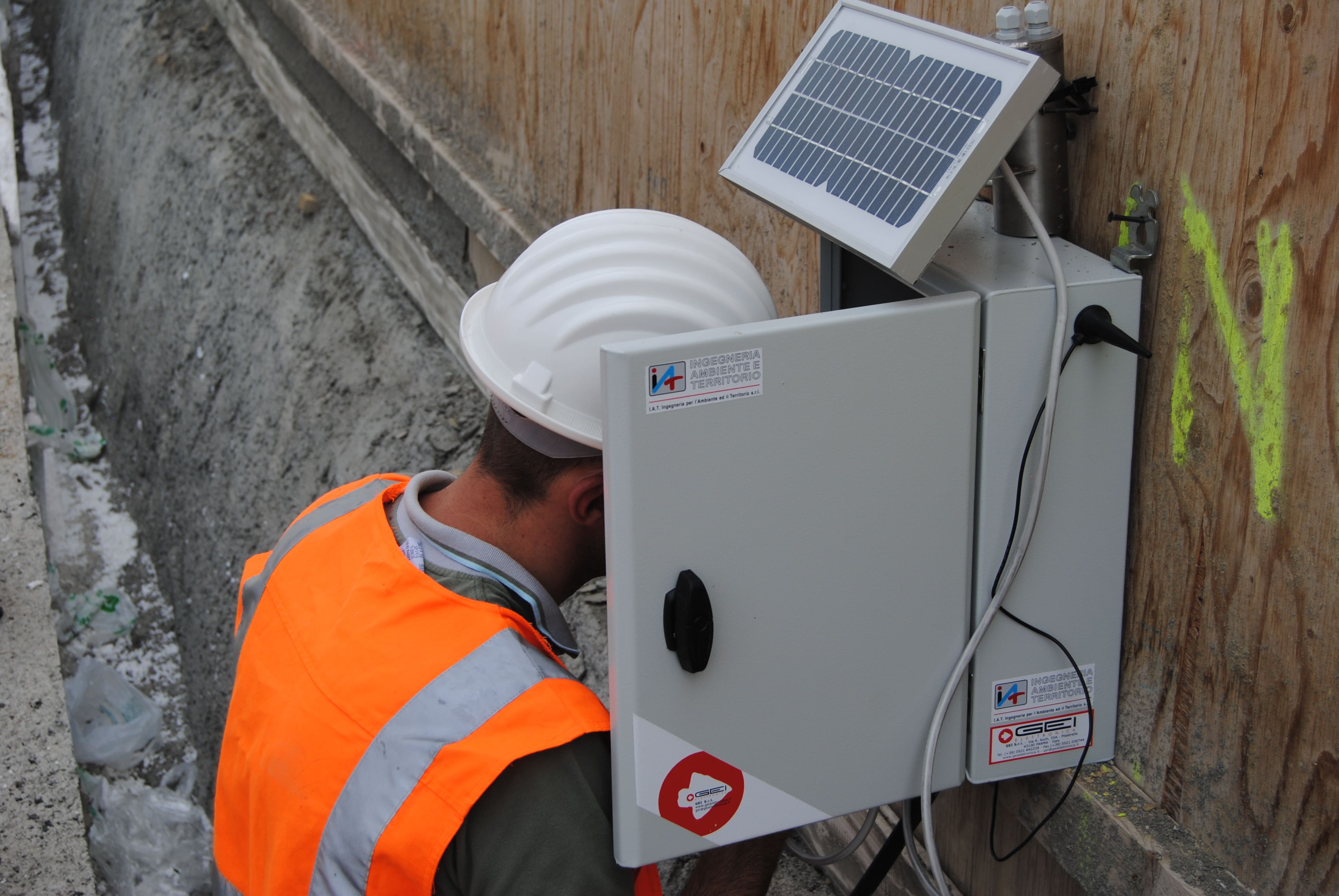

GESTIBILE DA CENTRALINA
  • G802
  • G301
