Clinometri


I clinometri digitali sono strumenti appositamente progettati per monitorare le rotazioni puntuali di strutture come edifici, viadotti, muri di sostegno oppure di blocchi instabili in pareti rocciose. Le elevate performances dei sensori MEMS utilizzati fanno sì che possano essere impiegati anche in casi dove sia necessaria una risoluzione e una stabilità del dato elevata.

ASE fornisce due modelli di clinometri che si differenziano in base alla tipologia di trasmissione, WiFi oppure via cavo.

Nel primo caso il clinometro consiste in un contenitore IP67 nel quale viene disposto un sensore MEMS il cui segnale di uscita è proporzionale all’angolo di inclinazione X e Y rispetto alla verticale. Il dispositivo può essere fornito in accoppiamento con il sistema di installazione che permette il posizionamento del sensore perfettamente in verticale mediante un nodo sferico. La trasmissione dei dati può avvenire mediante una qualsiasi rete WiFi presente in sito oppure generata dal Kit UMTS fornito da ASE. Per la gestione dei dispositivi non è necessario l’impiego di alcun Datalogger.

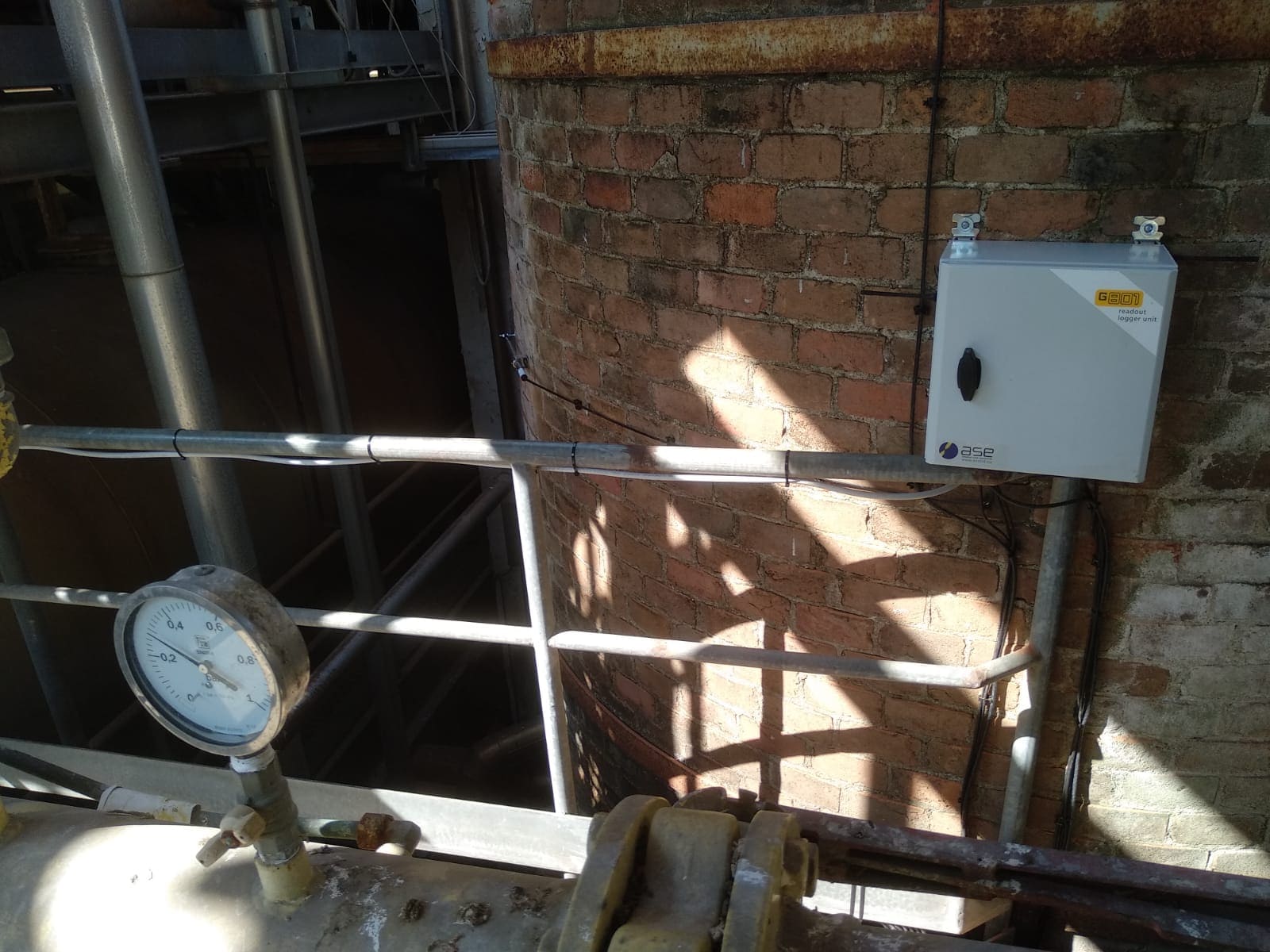

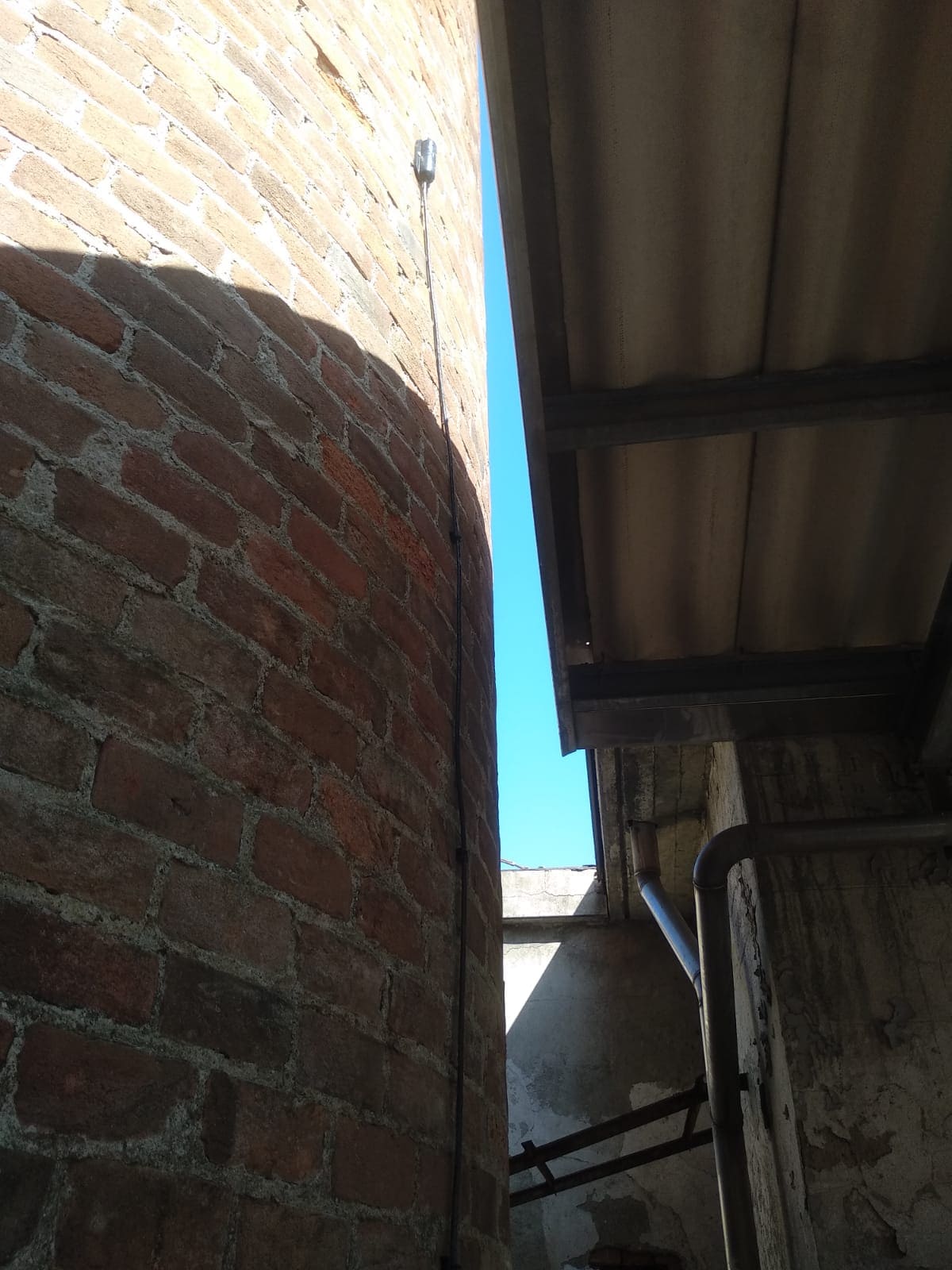

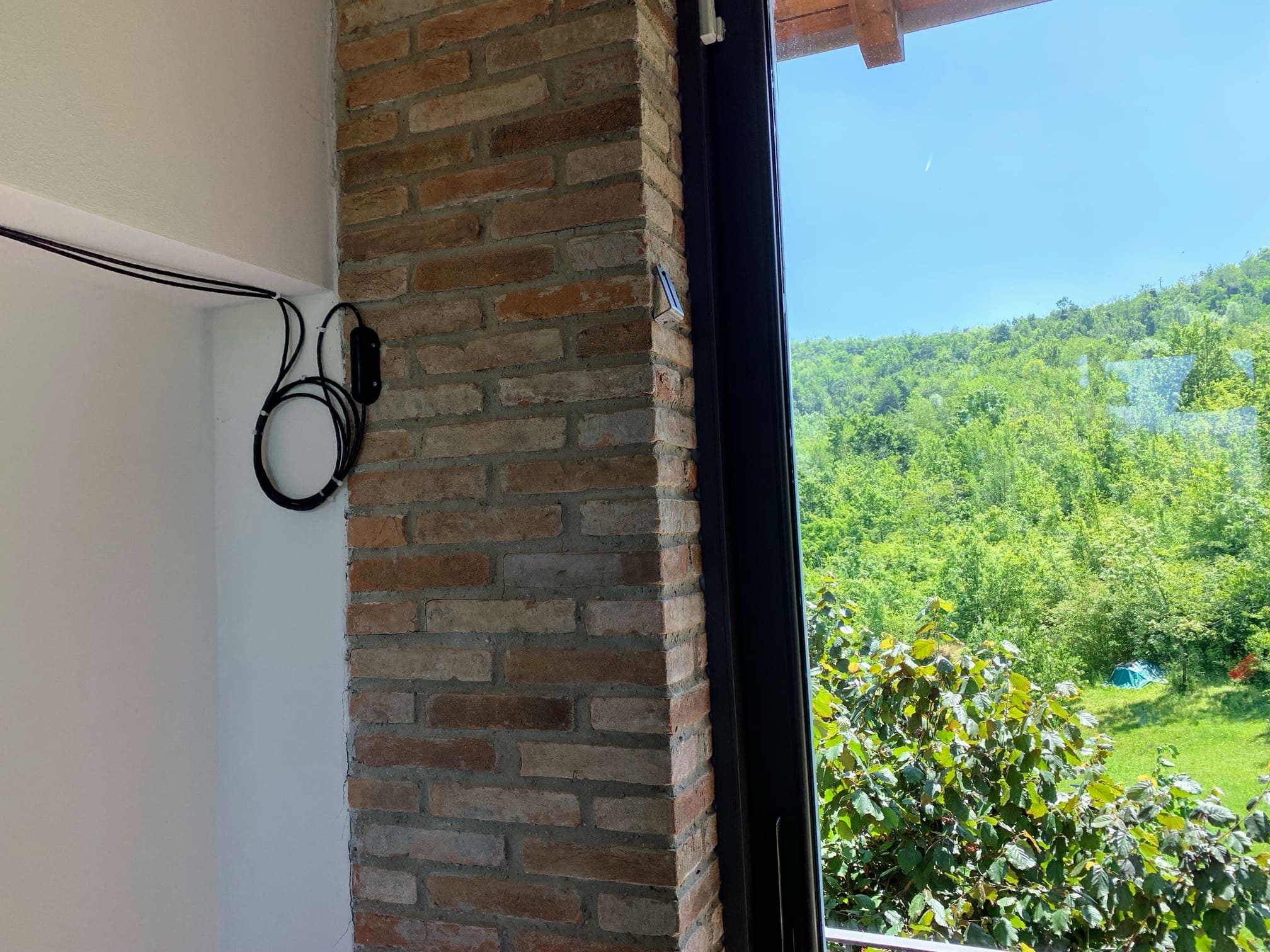

Nel secondo caso il clinometro, detto Klino Link, trasmette i dati mediante un cavo di segnale quadripolare. Il sensore MEMS triassiale, ad elevate prestazioni, è annegato all’interno di un nodo in resina che garantisce un grado di protezione IP68. Lungo il medesimo cavo di segnale è possibile disporre fino a 255 nodi in serie. La lunghezza del cavo e la distanza tra i clinometri è personalizzabile a seconda delle esigenze del progetto. La seconda soluzione è consigliata nel caso in cui siano richiesti più punti di misura lungo un allineamento oppure nel caso in cui si debbano monitorare strutture sommerse o subacquee. I MEMS triassiali sono caratterizzati da un campo di misura di 360° per cui il Klino Link può essere installato senza tener conto dell’orientazione. Lo strumento può essere gestito dalle centraline G802, G301 oppure da qualsiasi altro Datalogger compatibile con il protocollo RS485 Modbus RTU.




Prodotti Correlati


DOWNLOADS

CAMPI DI APPLICAZIONE
  • Strutture
  • Edifici storici
  • Ponti e viadotti
  • Tunnels
  • Strutture subacquee
GESTIBILE DA CENTRALINA
  • Il clinometro WiFi non necessità di una centralina
  • Il Klino Link può essere gestito dalla centralina G802 o G301
