LINIA KOLEJOWA DUŻYCH PRĘDKOŚCI NAPLES-BARI


Projekt dotyczy monitorowania zbocza, które jest zainteresowane osuwisko spokojne, przeciętego przez tunel w budowie. Ta Galeria jest częścią nowej linii kolejowej dużych prędkości linii kolejowej Napoli-Bari. W celu weryfikacji hipotezy projektowej hipotezę projektową i kontrolować deformacji potencjalnie wywołanych przez wykop, wykonawca zainstalował system MUMS składający się z 4 matryc pionowych i 4 tablice piezoelektryczne.

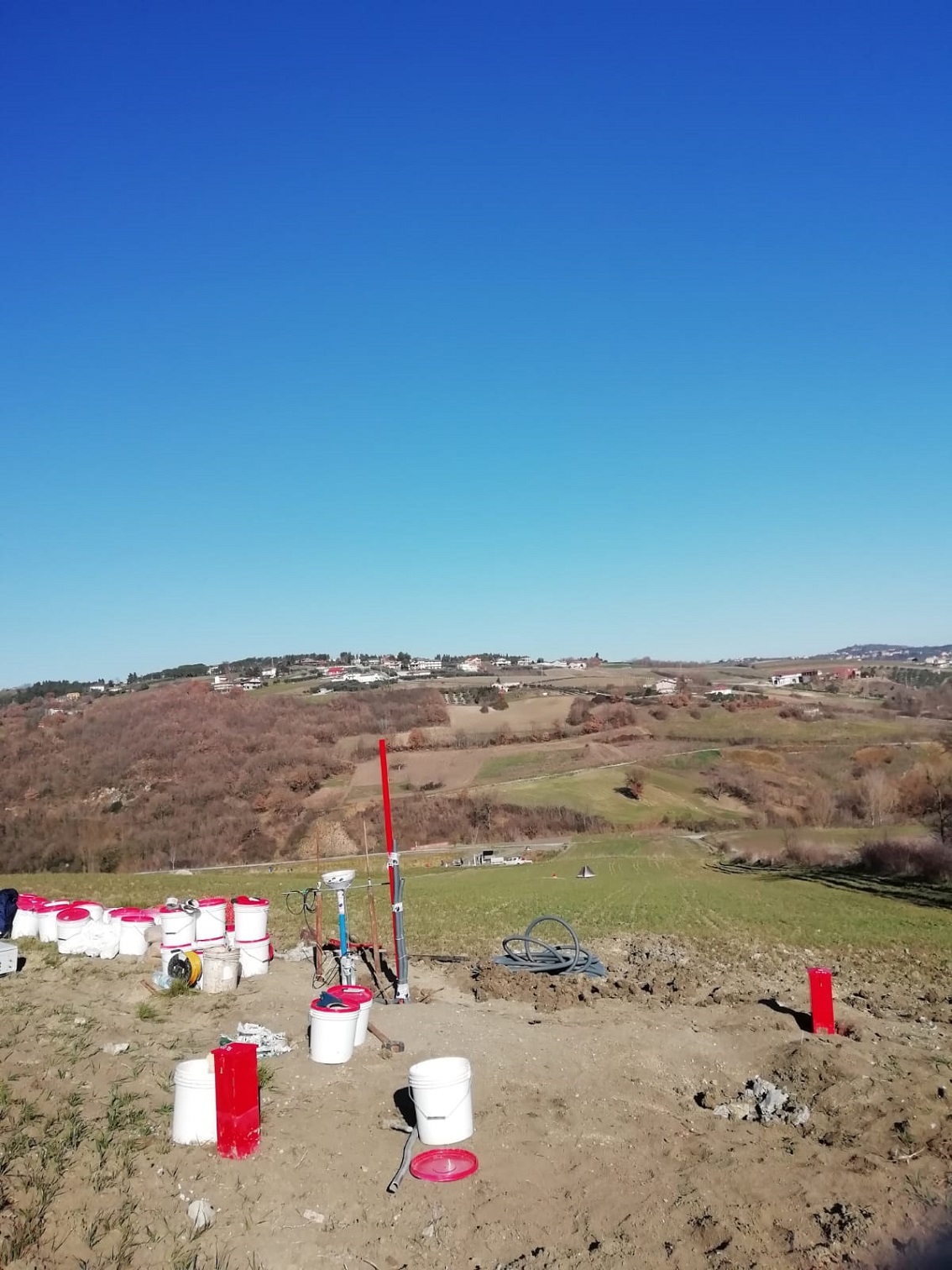

Pionowe tablice są rozmieszczone wzdłuż zbocza, które jest przecinane przez podziemne wyrobisko. System MUMS pozwala na monitorowanie w czasie rzeczywistym monitorowanie terenu w czasie rzeczywistym, z procedury wczesnego ostrzegania.

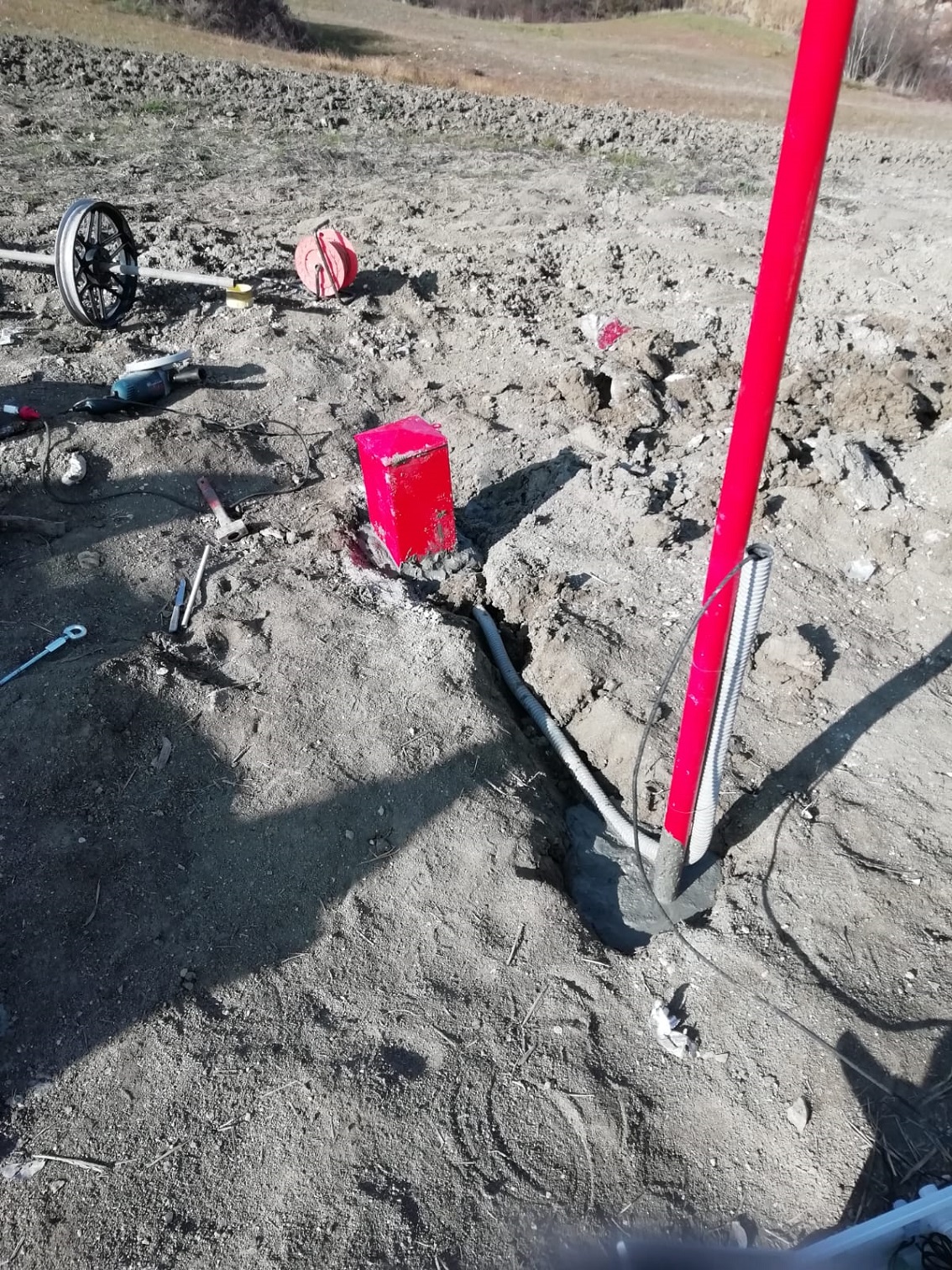

Teren jest oprzyrządowany za pomocą 4 inklinometrów MUMS w układzie pionowym, o długości zawartej między 30 do 80 m. Matryce wyposażone są w zmienną liczbę czujników nachylenia, wyposażonych w technologię 3D MEMS (Tilt Link V). Niektóre z pionów posiadają 31 czujników, podczas gdy inne są wyposażone w 81 węzłów. Odległość między nimi waha się od 0,5 m wzdłuż podejrzanej powierzchni ślizgowej, do 2 m w strefach, które powinny być stabilne. Wreszcie, istnieją 4 Piezo Arrays wyposażone w 2 analogowe piezometry każdy z nich.

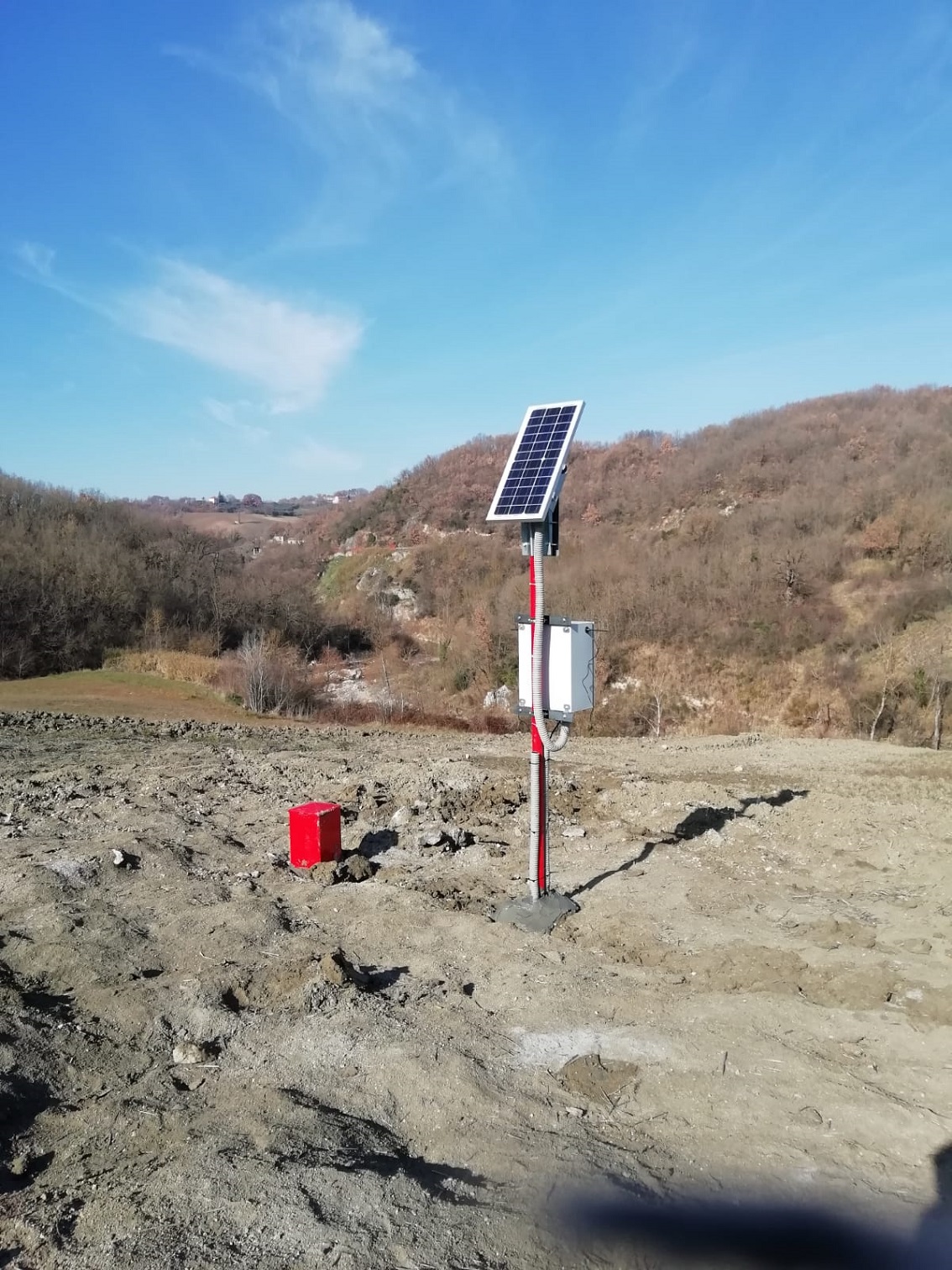

Jednostki sterujące w określonych odstępach czasu odpytują węzły, zapisując je na karcie SD. Dane są przesyłane łączem UMTS do centrum opracowania, gdzie automatyczne oprogramowanie opracowuje je. Wyniki są dostępne na platformie internetowej w ciągu kilku minut.



LOKACJA

Galleria Grottaminarda (AV), Włochy

KLIENT

Konsorcjum Sondedile - Geotec - Badania Trivel - Geoserving

ODPOWIEDZIALNY ZA MONITOROWANIE

Hirpinia AV

POCZĄTEK MONITOROWANIA

Styczeń 2020

ZASTOSOWANE SYSTEMY
SENSORY
JEDNOSTKA STERUJĄCA

G801
