TUNEL HYDRAULICZNY PESCHIERA

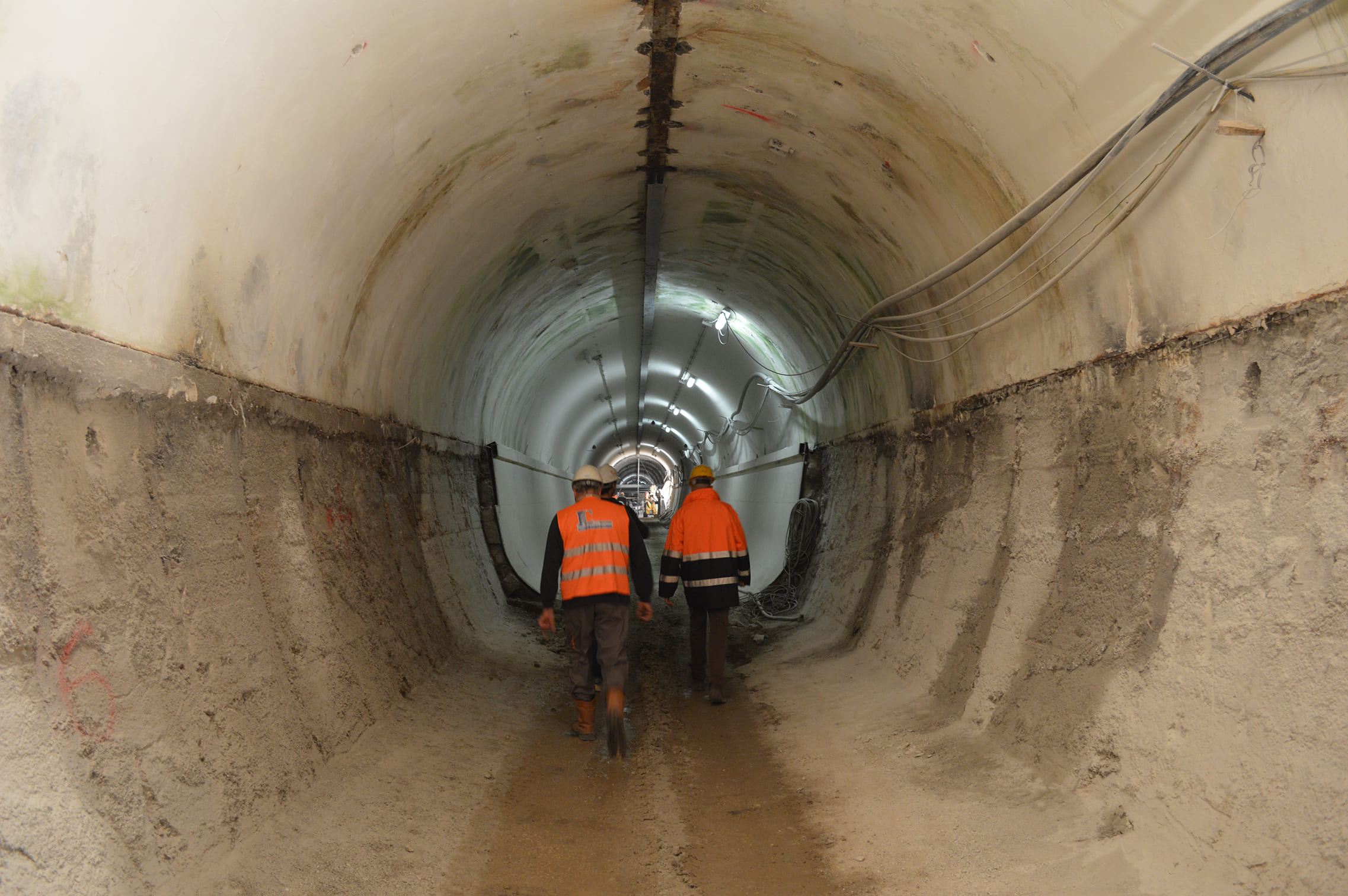

Tunel hydrauliczny Peschiera ma kluczowe znaczenie dla zaopatrywania w wodę miasta Rzymu, począwszy od źródeł wody w Peschiera, w prowincji Rieti. Osuwisko ziemi obstawało przy tunelu i w przeszłości było w stanie zdeformować różne sekcje galerii.

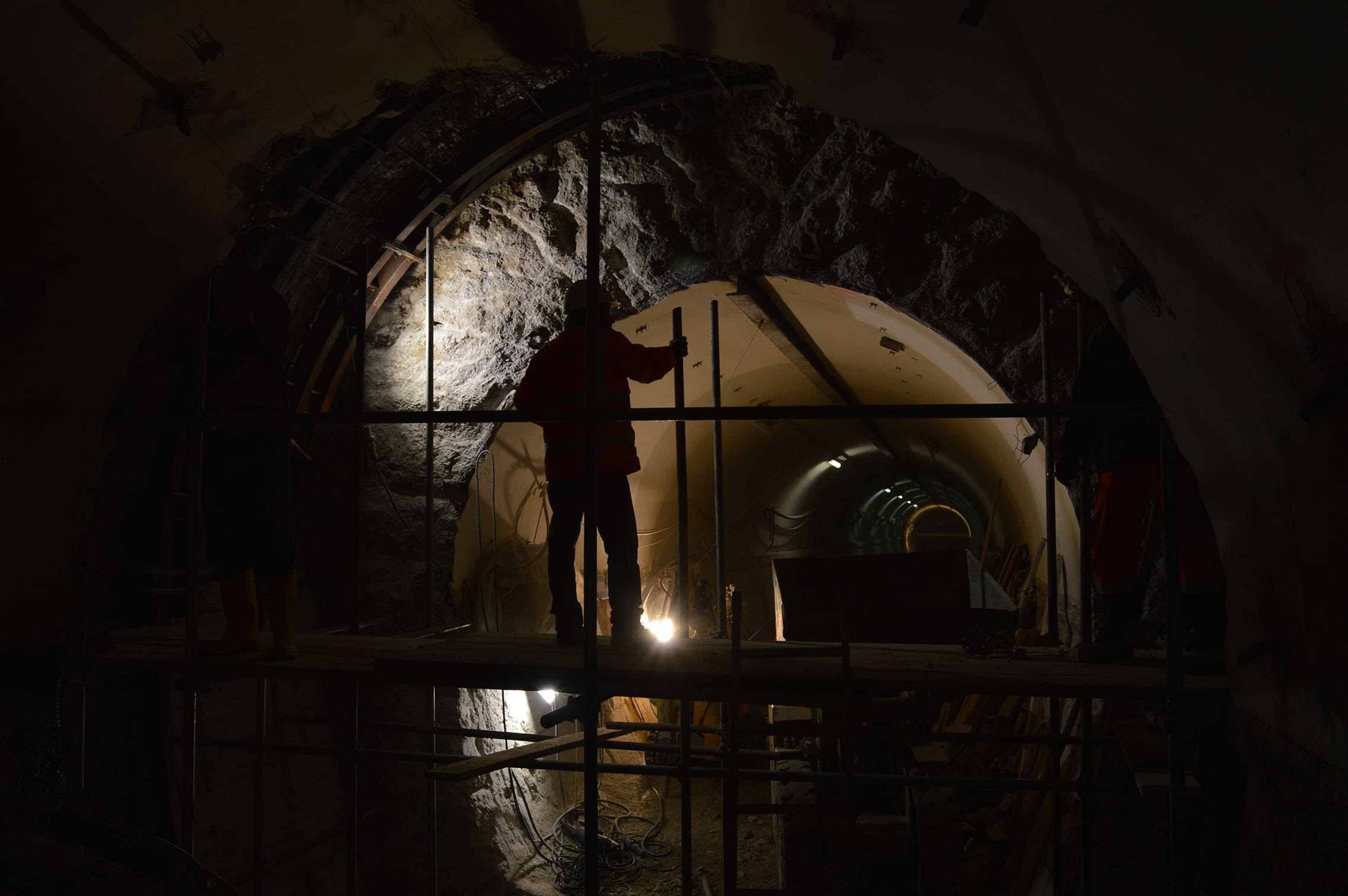

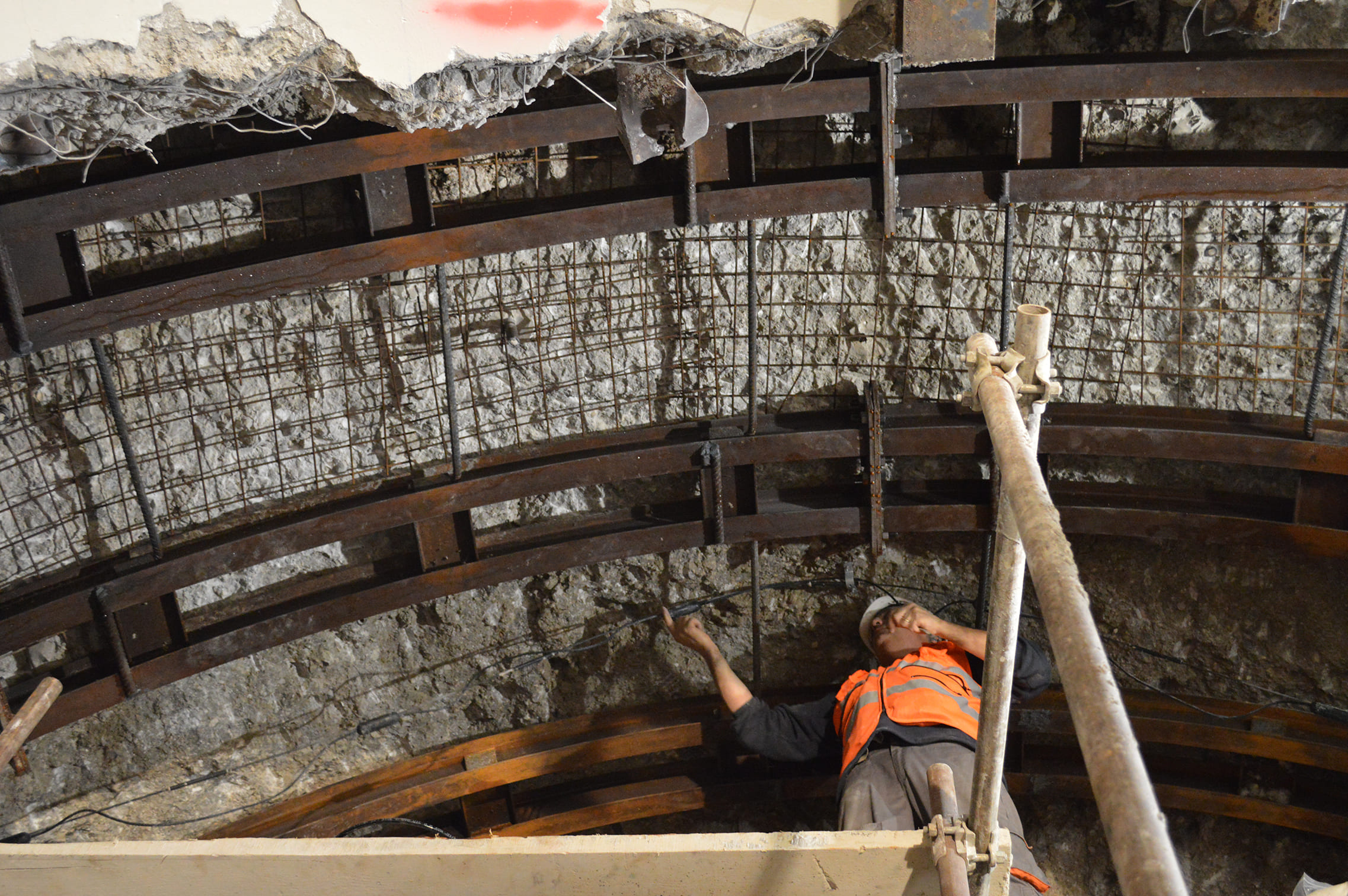

Prace rekultywacyjne, charakteryzujące się poszerzeniem i konsolidacją, rozpoczęły się w maju 2017 roku. W celu monitorowania zachowania się górotworu i ewolucji osuwiska, zarówno w fazie budowy, jak i w konsekwencji ćwiczeń, zainstalowano następujące oprzyrządowanie. 7 instrumentów Cir Arrays monitorujących konwergencję, podczas gdy 14 instrumentów Rad Arrays kontroluje głębokie deformacje grawitacyjne kilka metrów wewnątrz górotworu. Obiekt charakteryzuje się również obecnością tradycyjnych czujników, takich jak: czujniki wagowe, czujniki ciśnienia, ekstensometry drutowe, tensometry, szczelinomierze, wielopunktowe ekstensometry otworowe.

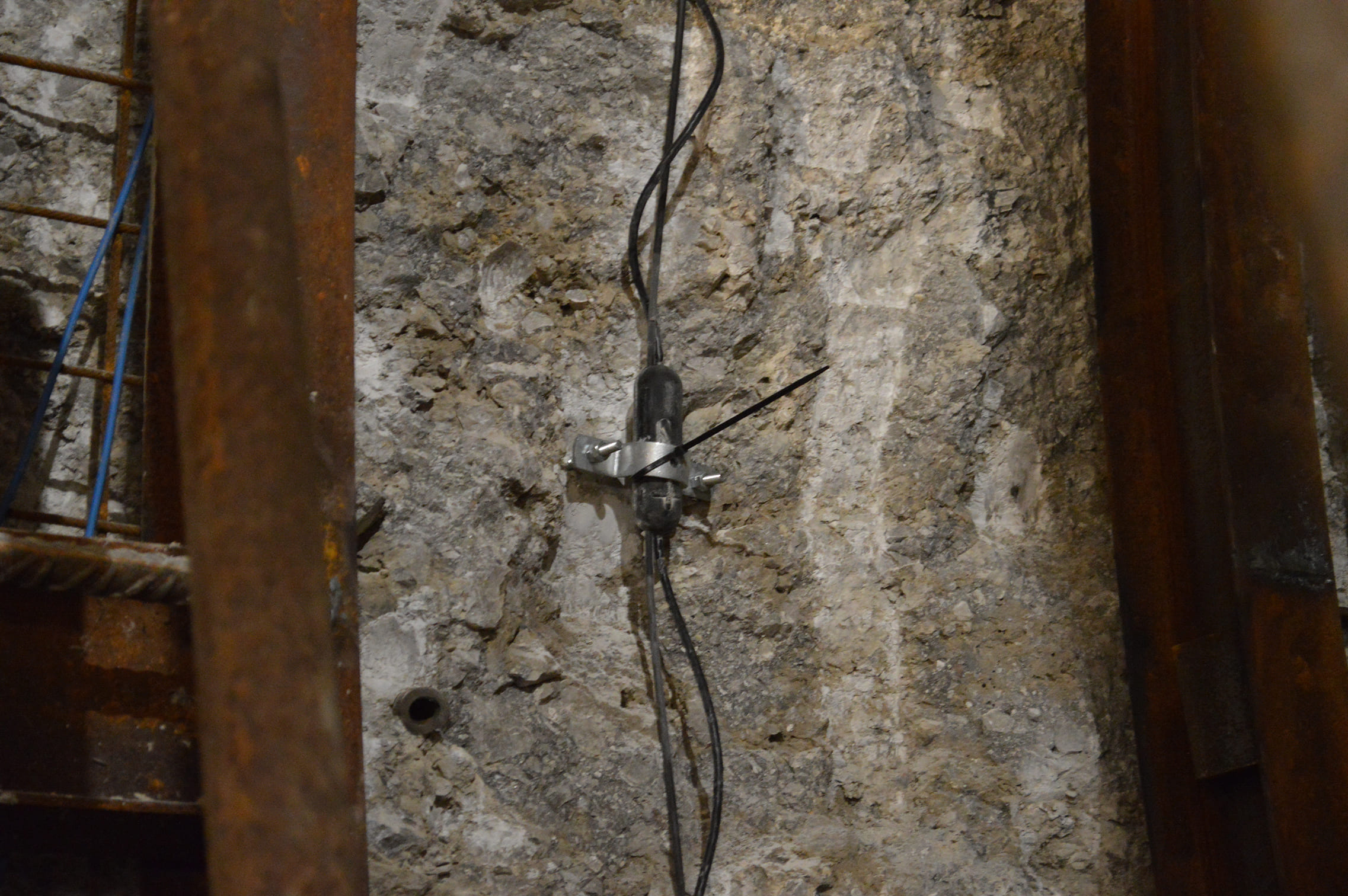

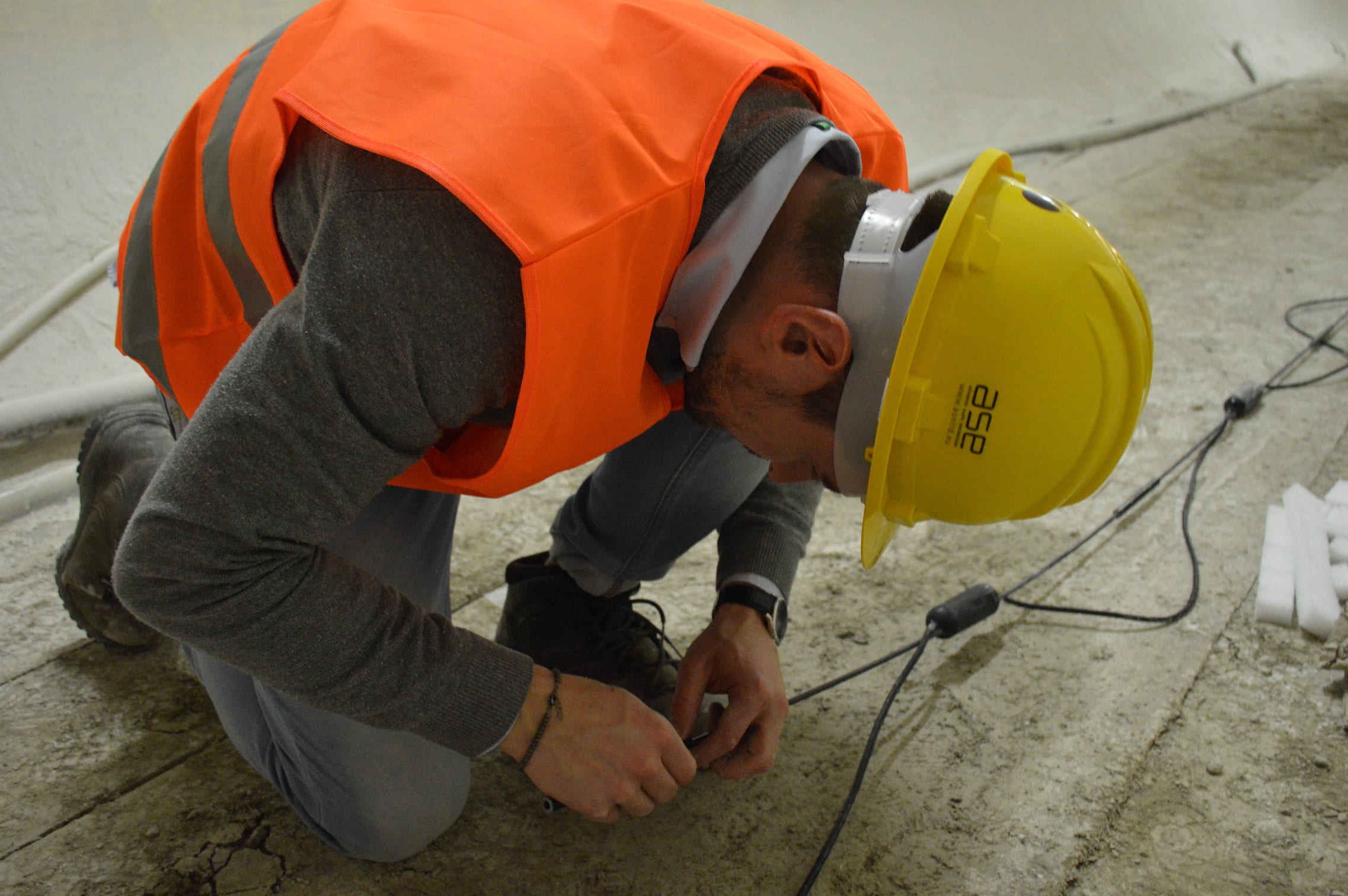

Obiekt jest oprzyrządowany 7 łańcuchami Cir Array do pomiaru konwergencji górotworu. Każdy łańcuch ma długość ok. 22 m i wyposażony jest w 20 czujników tunelowych (rozmieszczonych co 1 m, z wyjątkiem dolnej części odcinka). Na terenie obiektu znajduje się również 14 Rad Array, o długości 10 m, wyposażonych w 10 czujników Radial Link (rozmieszczonych co 1 m) do kontroli deformacji wewnątrz górotworu.

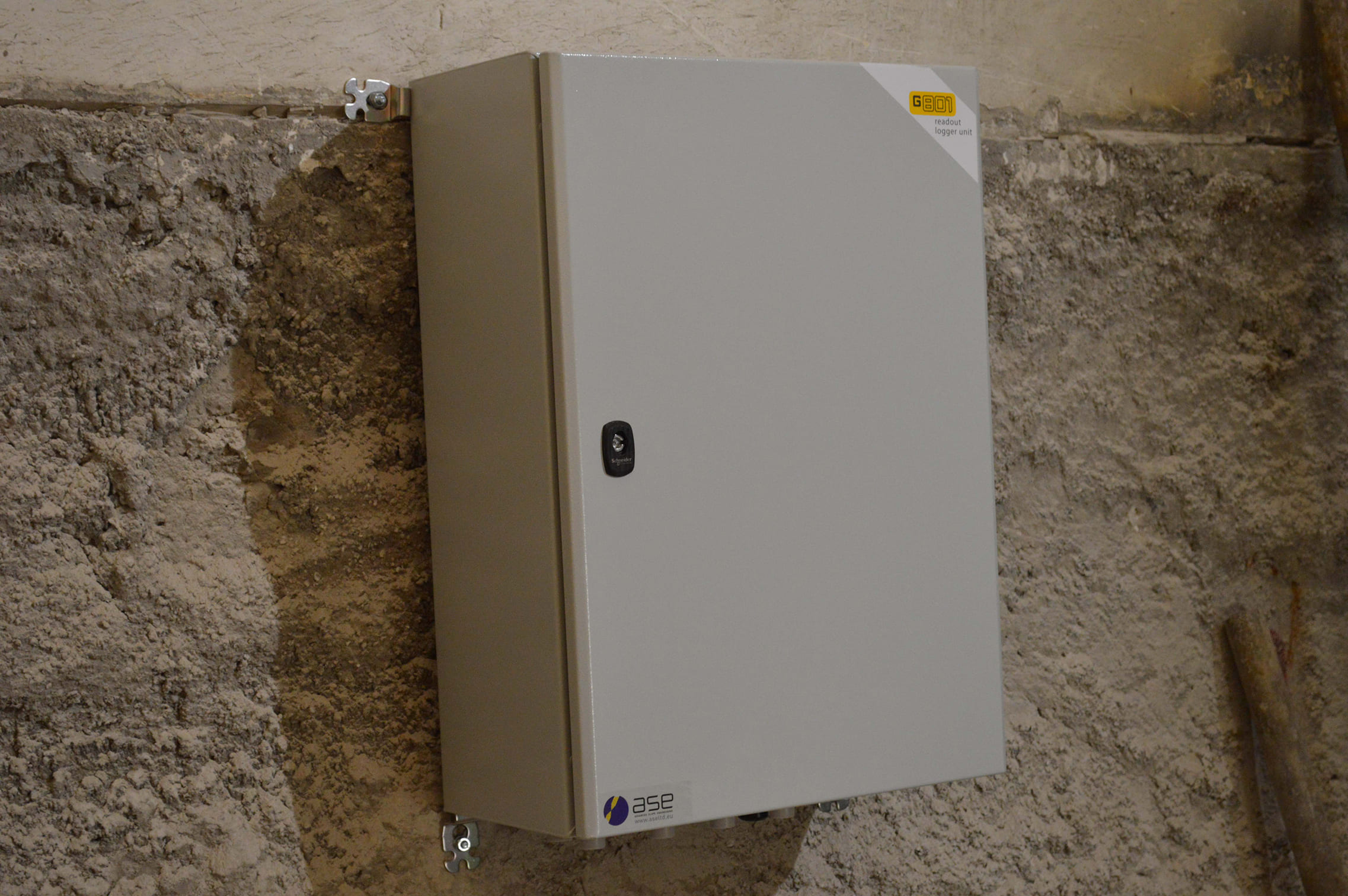

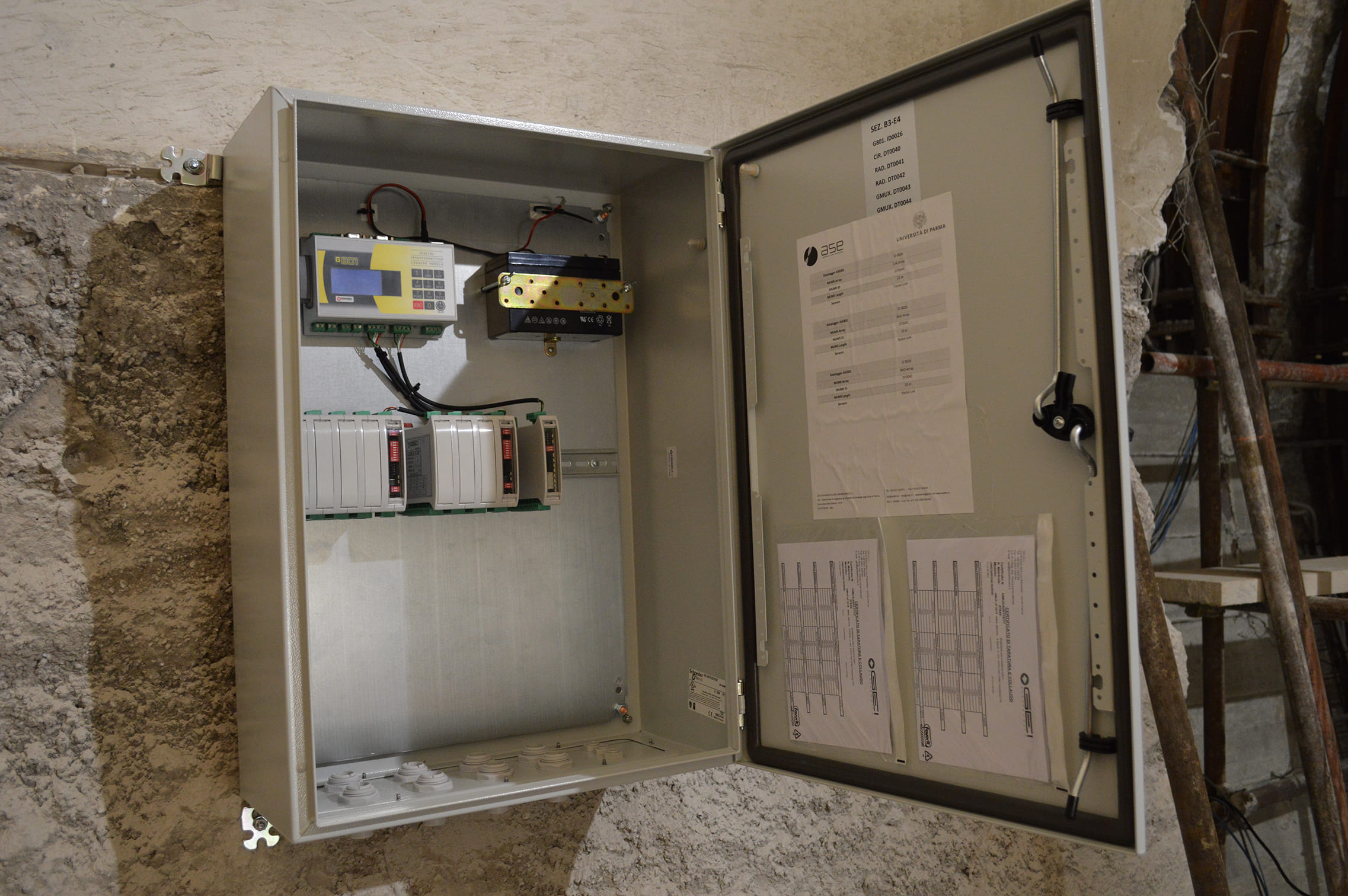

Dane zbierane są przez liczne jednostki sterujące umieszczone w różnych miejscach tunelu.

Podczas fazy wykopaliskowej dane surowe były przesyłane ręcznie do zdalnego centrum opracowania raz dziennie. W fazie ćwiczeń dane są przesyłane światłowodem do lokalnego centrum opracowania, utworzonego przez system Mind. Wyniki są dostępne w ciągu kilku minut na autonomicznej platformie reprezentacyjnej.



LOKACJA

Micciani (RI), Włochy

KLIENT

Betti S.p.a.

ODPOWIEDZIALNY ZA MONITOROWANIE

ACEA S.p.a.

POCZĄTEK MONITOROWANIA

Maj 2017

ZASTOSOWANE SYSTEMY
SENSORY
JEDNOSTKA STERUJĄCA

G801
